Didiafanch

récupération eau de pluie - Page 6 Adulte10
Didiafanch

Masculin
Nombre de messages : 6993
Age : 46
Localisation : Troyes (10)
Date d'inscription : 12/10/2010

récupération eau de pluie - Page 6 Empty
MessageSujet: Re: récupération eau de pluie   récupération eau de pluie - Page 6 EmptySam 7 Jan 2012 - 18:35

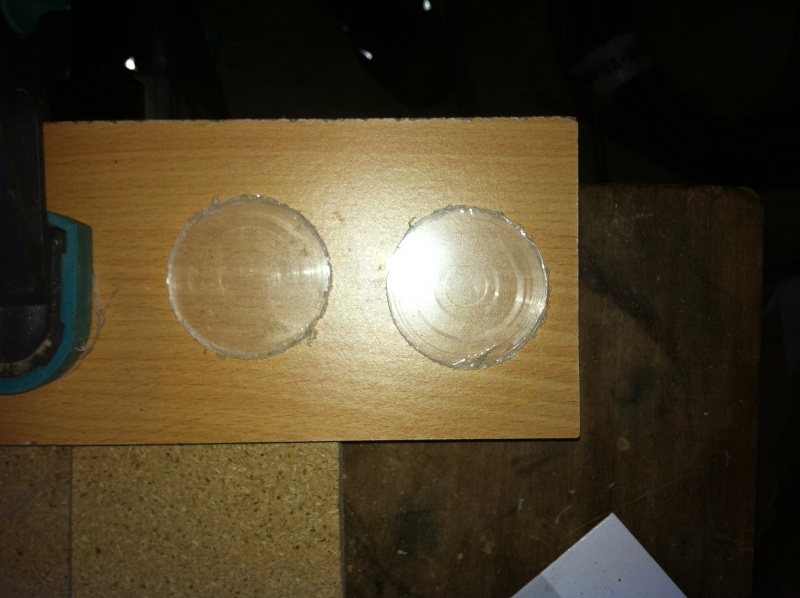

je découpe les rustines dans une plaque de plexi de 3mm, en enlevant le foreur centreur évidemment et donc en me servant d'un guide préalablement découpé dans un bout d'aggloméré
j'en fais 4, pour en mettre une de chaque coté du trou
récupération eau de pluie - Page 6 00119
récupération eau de pluie - Page 6 00218
Revenir en haut Aller en bas
Didiafanch

récupération eau de pluie - Page 6 Adulte10
Didiafanch

Masculin
Nombre de messages : 6993
Age : 46
Localisation : Troyes (10)
Date d'inscription : 12/10/2010

récupération eau de pluie - Page 6 Empty
MessageSujet: Re: récupération eau de pluie   récupération eau de pluie - Page 6 EmptySam 7 Jan 2012 - 18:40

Nettoyage, séchage, dégraissage des pièces à coller et encollage généreux:
récupération eau de pluie - Page 6 00516

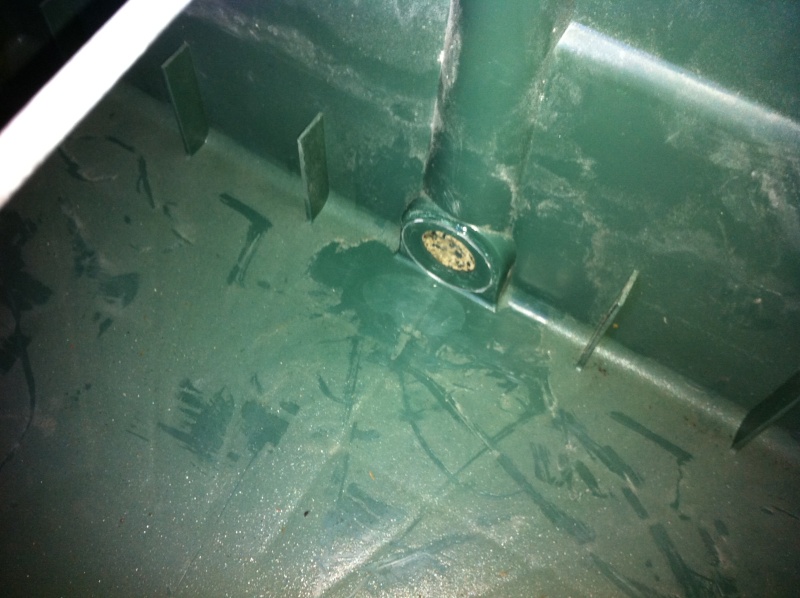

Intérieur:
récupération eau de pluie - Page 6 00616

Exterieur:
récupération eau de pluie - Page 6 00714

24h de séchage avant mise en eau sunny
Revenir en haut Aller en bas
Didiafanch

récupération eau de pluie - Page 6 Adulte10
Didiafanch

Masculin
Nombre de messages : 6993
Age : 46
Localisation : Troyes (10)
Date d'inscription : 12/10/2010

récupération eau de pluie - Page 6 Empty
MessageSujet: Re: récupération eau de pluie   récupération eau de pluie - Page 6 EmptySam 7 Jan 2012 - 18:46

Pendant ce temps je prépare le remplacement de mes robinets d'origines jugés peux fiables, je refait donc en PVC 20mm, avec Vanne individuelles par cuve ce qui me permettra de les isoler si besoin (nettoyage, préparation d'eaux différentes...):
le coude, les deux passes-parois et le T:

récupération eau de pluie - Page 6 00815

montage final en séchage :

récupération eau de pluie - Page 6 00915

il y'aura au bout du tube d'accouplement une troisième vanne qui fermera le circuit. J'en avais commandé 3 mais il y'en a une qui n'est pas en 20mm, je vais donc bricolé un bouchon en attendant qu'ils me renvoient la bonne.
Demain mise en eau de tout ça ! Very Happy
Revenir en haut Aller en bas
wills 27

récupération eau de pluie - Page 6 Adulte10
wills 27

Féminin
Nombre de messages : 5104
Age : 54
Localisation : haute-normandie
Date d'inscription : 11/08/2010

récupération eau de pluie - Page 6 Empty
MessageSujet: Re: récupération eau de pluie   récupération eau de pluie - Page 6 EmptySam 7 Jan 2012 - 19:13

Faire et refaire c'est travailler, hein François récupération eau de pluie - Page 6 244405
En tout cas, merci pour ce post très intéressant, j'y ai appris comment régler mon surpresseur récupération eau de pluie - Page 6 593891
Revenir en haut Aller en bas
Didiafanch

récupération eau de pluie - Page 6 Adulte10
Didiafanch

Masculin
Nombre de messages : 6993
Age : 46
Localisation : Troyes (10)
Date d'inscription : 12/10/2010

récupération eau de pluie - Page 6 Empty
MessageSujet: Re: récupération eau de pluie   récupération eau de pluie - Page 6 EmptySam 7 Jan 2012 - 19:36

Merci Sylvie
c'est pas fini, il me reste encore le collecteur d'eau de pluie à réaliser,
le weekend prochain surement, mais avant je voulais m'asssurer de l'étanchéité des réservoirs.
Revenir en haut Aller en bas
Thierry

récupération eau de pluie - Page 6 Adulte10
Thierry

Masculin
Nombre de messages : 5728
Age : 58
Localisation : l'Ardèche
Date d'inscription : 17/11/2007

récupération eau de pluie - Page 6 Empty
MessageSujet: Re: récupération eau de pluie   récupération eau de pluie - Page 6 EmptyDim 8 Jan 2012 - 8:18

Didiafanch, il te faut réaliser un support pour ton tube.
S'il bouge, tu vas avoir de nouveau des fuites au niveau des cuves.
Revenir en haut Aller en bas
Didiafanch

récupération eau de pluie - Page 6 Adulte10
Didiafanch

Masculin
Nombre de messages : 6993
Age : 46
Localisation : Troyes (10)
Date d'inscription : 12/10/2010

récupération eau de pluie - Page 6 Empty
MessageSujet: Re: récupération eau de pluie   récupération eau de pluie - Page 6 EmptyDim 8 Jan 2012 - 11:05

Thierry a écrit:
Didiafanch, il te faut réaliser un support pour ton tube.
S'il bouge, tu vas avoir de nouveau des fuites au niveau des cuves.
tu me parle du tube d'accouplement qui relie les deux vannes des cuves ?
Revenir en haut Aller en bas
Thierry

récupération eau de pluie - Page 6 Adulte10
Thierry

Masculin
Nombre de messages : 5728
Age : 58
Localisation : l'Ardèche
Date d'inscription : 17/11/2007

récupération eau de pluie - Page 6 Empty
MessageSujet: Re: récupération eau de pluie   récupération eau de pluie - Page 6 EmptyDim 8 Jan 2012 - 11:09

Didiafanch a écrit:
Thierry a écrit:
Didiafanch, il te faut réaliser un support pour ton tube.
S'il bouge, tu vas avoir de nouveau des fuites au niveau des cuves.
tu me parle du tube d'accouplement qui relie les deux vannes des cuves ?

Oui
Revenir en haut Aller en bas
framen

récupération eau de pluie - Page 6 Domina10
framen

Masculin
Nombre de messages : 10720
Age : 50
Localisation : Bonningues les Calais
Date d'inscription : 26/01/2010

récupération eau de pluie - Page 6 Empty
MessageSujet: Re: récupération eau de pluie   récupération eau de pluie - Page 6 EmptyDim 8 Jan 2012 - 12:07

Super travail François ; très intéressant ! récupération eau de pluie - Page 6 593891
Revenir en haut Aller en bas
Didiafanch

récupération eau de pluie - Page 6 Adulte10
Didiafanch

Masculin
Nombre de messages : 6993
Age : 46
Localisation : Troyes (10)
Date d'inscription : 12/10/2010

récupération eau de pluie - Page 6 Empty
MessageSujet: Re: récupération eau de pluie   récupération eau de pluie - Page 6 EmptyDim 8 Jan 2012 - 14:31

Bon mise en eau ce matin, tout est nickel ! cheers
je passe donc au collecteur.
Il est constitué de deux parties qui s'emboitent, un manchon F/F de 125 et un bouchon pour gaine de 125. j'ai également beoin d'un filtre à café et de toile métallique de 1,2mm de maille
récupération eau de pluie - Page 6 00816
Revenir en haut Aller en bas
Didiafanch

récupération eau de pluie - Page 6 Adulte10
Didiafanch

Masculin
Nombre de messages : 6993
Age : 46
Localisation : Troyes (10)
Date d'inscription : 12/10/2010

récupération eau de pluie - Page 6 Empty
MessageSujet: Re: récupération eau de pluie   récupération eau de pluie - Page 6 EmptyDim 8 Jan 2012 - 14:35

ce collecteur sera plaçé dans le regard d'eau de pluie au coin de la maison.
je commence par percer un trou d'évacuation dans le manchon, le trou doit affleurer la butée d'enmmanchement de l'intérieur du manchon, ceci à beaucoup d'importance pour la suite (photo deux):
récupération eau de pluie - Page 6 00916
récupération eau de pluie - Page 6 01015
Revenir en haut Aller en bas
Didiafanch

récupération eau de pluie - Page 6 Adulte10
Didiafanch

Masculin
Nombre de messages : 6993
Age : 46
Localisation : Troyes (10)
Date d'inscription : 12/10/2010

récupération eau de pluie - Page 6 Empty
MessageSujet: Re: récupération eau de pluie   récupération eau de pluie - Page 6 EmptyDim 8 Jan 2012 - 14:39

ensuite je place deux fils de fer en forme de dôme sur le dessus du manchon, j'en recourbe l'extrémité sur le bord du manchon pour éviter leurs pivotements et je les lie sur leur sommet afin qu'ils ne bougent pas et qu'ils offrent une certaine rigidité
récupération eau de pluie - Page 6 01115
récupération eau de pluie - Page 6 01214
Revenir en haut Aller en bas
Didiafanch

récupération eau de pluie - Page 6 Adulte10
Didiafanch

Masculin
Nombre de messages : 6993
Age : 46
Localisation : Troyes (10)
Date d'inscription : 12/10/2010

récupération eau de pluie - Page 6 Empty
MessageSujet: Re: récupération eau de pluie   récupération eau de pluie - Page 6 EmptyDim 8 Jan 2012 - 14:43

je recouvre le tout de la toile grillagée, la cercle à l'aide d'un fil de fer.
je découpe la toile restante autour du cercle et place des rivets pour éviter le glissement du cercle sur le haut et tendre bien la toile:récupération eau de pluie - Page 6 01314
récupération eau de pluie - Page 6 01412
Revenir en haut Aller en bas
Didiafanch

récupération eau de pluie - Page 6 Adulte10
Didiafanch

Masculin
Nombre de messages : 6993
Age : 46
Localisation : Troyes (10)
Date d'inscription : 12/10/2010

récupération eau de pluie - Page 6 Empty
MessageSujet: Re: récupération eau de pluie   récupération eau de pluie - Page 6 EmptyDim 8 Jan 2012 - 14:52

je prépare maintenant la deuxième partie inférieure qui sera scellée au fond du regard et sur laquelle viendra s'emboiter la première partie.
je dévisse le bouchon et récupère le joint qui me serviré plus loin, je n'en i aps besoin sur cette artie à visser car cette dernière serra collée à son manchon.

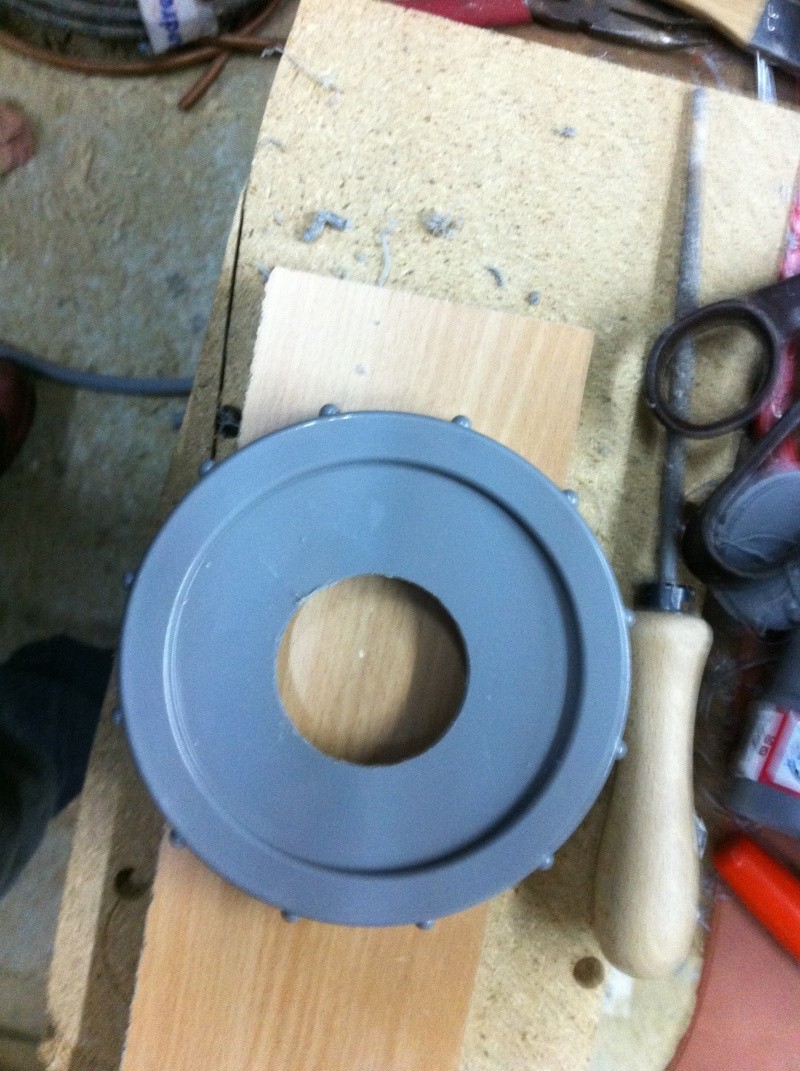

je perçe donc le bouchon, c'est par ce trou que l'eau de pluie partira vers mes réservoirs:
récupération eau de pluie - Page 6 01712

j'enmmanche dedans le coude de sortie qui sera collé :
récupération eau de pluie - Page 6 01811

et je revisse le bouchon et son coude de sortie sur son manchon (bon la il est à l'envers, le coude sera bien évidemment en bas):
récupération eau de pluie - Page 6 01911
Revenir en haut Aller en bas
Didiafanch

récupération eau de pluie - Page 6 Adulte10
Didiafanch

Masculin
Nombre de messages : 6993
Age : 46
Localisation : Troyes (10)
Date d'inscription : 12/10/2010

récupération eau de pluie - Page 6 Empty
MessageSujet: Re: récupération eau de pluie   récupération eau de pluie - Page 6 EmptyDim 8 Jan 2012 - 15:00

je place ensuite le filtre à café à l'envers sur le manchon inférieur en intercalant le joint récupéré:
récupération eau de pluie - Page 6 01513

j'emboite dessus maintenant la partie superieure:
récupération eau de pluie - Page 6 01612

le collecteur est maintenant terminé, prêt à être plaçé dans le regard :
le filtre à café n'est pas collé, il est donc facilement remplaçable et la forme de dôme des filtres permet d'empécher leur colmatage, les particules retenues étant entrainées sur le bas des dômes (d'ou le trou d'évacuation perçé à la base du filtre à café), ainsi les firltres sont "autonettoyés"
récupération eau de pluie - Page 6 02010
Revenir en haut Aller en bas
ERIC62

récupération eau de pluie - Page 6 Juvani10


Masculin
Nombre de messages : 625
Age : 42
Localisation : Arras
Date d'inscription : 11/11/2011

récupération eau de pluie - Page 6 Empty
MessageSujet: Re: récupération eau de pluie   récupération eau de pluie - Page 6 EmptyDim 8 Jan 2012 - 19:47

récupération eau de pluie - Page 6 871194 récupération eau de pluie - Page 6 871194 récupération eau de pluie - Page 6 871194 récupération eau de pluie - Page 6 871194 récupération eau de pluie - Page 6 593891 récupération eau de pluie - Page 6 593891

On a le même fournisseur pour le pistolet Rubson, tu l'as pas encore jeté par la fenêtre ? Laughing Laughing Laughing
Non parce que le miens il glisse sur la tige pas moyen de pousser dés que le produit est un peu "pâteux". Va pas vivre longtemps j'te le dis.... Razz Razz
Revenir en haut Aller en bas
Didiafanch

récupération eau de pluie - Page 6 Adulte10
Didiafanch

Masculin
Nombre de messages : 6993
Age : 46
Localisation : Troyes (10)
Date d'inscription : 12/10/2010

récupération eau de pluie - Page 6 Empty
MessageSujet: Re: récupération eau de pluie   récupération eau de pluie - Page 6 EmptyDim 8 Jan 2012 - 19:57

ERIC62 a écrit:
récupération eau de pluie - Page 6 871194 récupération eau de pluie - Page 6 871194 récupération eau de pluie - Page 6 871194 récupération eau de pluie - Page 6 871194 récupération eau de pluie - Page 6 593891 récupération eau de pluie - Page 6 593891

On a le même fournisseur pour le pistolet Rubson, tu l'as pas encore jeté par la fenêtre ? Laughing Laughing Laughing
Non parce que le miens il glisse sur la tige pas moyen de pousser dés que le produit est un peu "pâteux". Va pas vivre longtemps j'te le dis.... Razz Razz

lol!
je les ai gratuits ceux la, c'est des daubes que je change toutes els trois cartouches, tout ce tord, la rondelle de poussée, le tige, la gachette.... en métal nippon ! mou comme de la m... récupération eau de pluie - Page 6 135270
Revenir en haut Aller en bas
framen

récupération eau de pluie - Page 6 Domina10
framen

Masculin
Nombre de messages : 10720
Age : 50
Localisation : Bonningues les Calais
Date d'inscription : 26/01/2010

récupération eau de pluie - Page 6 Empty
MessageSujet: Re: récupération eau de pluie   récupération eau de pluie - Page 6 EmptyDim 8 Jan 2012 - 23:21

Super de nous faire partager les différentes étapes ! récupération eau de pluie - Page 6 593891
Revenir en haut Aller en bas
ERIC62

récupération eau de pluie - Page 6 Juvani10


Masculin
Nombre de messages : 625
Age : 42
Localisation : Arras
Date d'inscription : 11/11/2011

récupération eau de pluie - Page 6 Empty
MessageSujet: Re: récupération eau de pluie   récupération eau de pluie - Page 6 EmptyLun 9 Jan 2012 - 12:21

Citation :
je les ai gratuits ceux la, c'est des daubes que je change toutes els trois cartouches, tout ce tord, la rondelle de poussée, le tige, la gachette.... en métal nippon ! mou comme de la m...

On est d'accord, sauf sur le metal nippon, je dirai plus chinois, les Japonais font du bon acier eux Wink Razz Razz

Et par contre on a aussi le même type de rangement Laughing Laughing Laughing Laughing Laughing
Revenir en haut Aller en bas
Didiafanch

récupération eau de pluie - Page 6 Adulte10
Didiafanch

Masculin
Nombre de messages : 6993
Age : 46
Localisation : Troyes (10)
Date d'inscription : 12/10/2010

récupération eau de pluie - Page 6 Empty
MessageSujet: Re: récupération eau de pluie   récupération eau de pluie - Page 6 EmptyLun 9 Jan 2012 - 12:37

ERIC62 a écrit:
Citation :
je les ai gratuits ceux la, c'est des daubes que je change toutes els trois cartouches, tout ce tord, la rondelle de poussée, le tige, la gachette.... en métal nippon ! mou comme de la m...

On est d'accord, sauf sur le metal nippon, je dirai plus chinois, les Japonais font du bon acier eux Wink Razz Razz
tout dépend du prix que tu veux l'acheter ! Razz


ERIC62 a écrit:
Et par contre on a aussi le même type de rangement Laughing Laughing Laughing Laughing Laughing
c'est le rangement: "tout sous la main" récupération eau de pluie - Page 6 244405
Revenir en haut Aller en bas
ERIC62

récupération eau de pluie - Page 6 Juvani10


Masculin
Nombre de messages : 625
Age : 42
Localisation : Arras
Date d'inscription : 11/11/2011

récupération eau de pluie - Page 6 Empty
MessageSujet: Re: récupération eau de pluie   récupération eau de pluie - Page 6 EmptyLun 9 Jan 2012 - 12:59

Tout sous la main, mais à quelle hauteur, là est la question. Laughing

Tiens au fait ou trouve tu ton grillage fin inox comme ça ?
Perso, je fais un stock de vieilles passoires mais c'est limité en taille alors quand on a besoin d'un carré de 30cm/30cm..... Y'a plus de passoire là Crying or Very sad Wink
Revenir en haut Aller en bas
Didiafanch

récupération eau de pluie - Page 6 Adulte10
Didiafanch

Masculin
Nombre de messages : 6993
Age : 46
Localisation : Troyes (10)
Date d'inscription : 12/10/2010

récupération eau de pluie - Page 6 Empty
MessageSujet: Re: récupération eau de pluie   récupération eau de pluie - Page 6 EmptyLun 9 Jan 2012 - 13:10

ERIC62 a écrit:
Tout sous la main, mais à quelle hauteur, là est la question. Laughing

ben y'a des trucs c'est plutôt à la hauteur des pieds que des mains... récupération eau de pluie - Page 6 244405

ERIC62 a écrit:
Tiens au fait ou trouve tu ton grillage fin inox comme ça ?
Perso, je fais un stock de vieilles passoires mais c'est limité en taille alors quand on a besoin d'un carré de 30cm/30cm..... Y'a plus de passoire là Crying or Very sad Wink

je l'ai trouvé dans un Mr Bricol... avec les grillages plastiques, vendus au mètre.
Revenir en haut Aller en bas
ERIC62

récupération eau de pluie - Page 6 Juvani10


Masculin
Nombre de messages : 625
Age : 42
Localisation : Arras
Date d'inscription : 11/11/2011

récupération eau de pluie - Page 6 Empty
MessageSujet: Re: récupération eau de pluie   récupération eau de pluie - Page 6 EmptyLun 9 Jan 2012 - 14:19

Genre moustiquaire quoi.....Ah ouhai, je regarderai ça alors... récupération eau de pluie - Page 6 593891
Revenir en haut Aller en bas
Thierry

récupération eau de pluie - Page 6 Adulte10
Thierry

Masculin
Nombre de messages : 5728
Age : 58
Localisation : l'Ardèche
Date d'inscription : 17/11/2007

récupération eau de pluie - Page 6 Empty
MessageSujet: Re: récupération eau de pluie   récupération eau de pluie - Page 6 EmptyLun 9 Jan 2012 - 14:20

Tu es sur qu'il est en inox ?
Revenir en haut Aller en bas
Didiafanch

récupération eau de pluie - Page 6 Adulte10
Didiafanch

Masculin
Nombre de messages : 6993
Age : 46
Localisation : Troyes (10)
Date d'inscription : 12/10/2010

récupération eau de pluie - Page 6 Empty
MessageSujet: Re: récupération eau de pluie   récupération eau de pluie - Page 6 EmptyLun 9 Jan 2012 - 15:25

Oui Thierry
je m'en suis servi pour faire une crépine de vide-cave il y'a 5 ans, elle est tout le temps immergée, et je le nettoie tous les ans, elle est encore comme neuve !
Revenir en haut Aller en bas
Contenu sponsorisé




récupération eau de pluie - Page 6 Empty
MessageSujet: Re: récupération eau de pluie   récupération eau de pluie - Page 6 Empty

Revenir en haut Aller en bas

récupération eau de pluie
Revenir en haut
Page 6 sur 13Aller à la page : Précédent  1, 2, 3 ... 5, 6, 7 ... 11, 12, 13  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Discus tout simplement :: LE MATERIEL :: Bricolage-
Sauter vers:
