MessageSujet: filtre maison Didiafanch   Mer 17 Oct 2012 - 22:03

Bon, je me suis lancé, je me suis fais un filtre dans un tonneau de 30l:
le matériel utilisé: le tonneau, deux passoire, deux passes cuve récupéré sur un kit de jonction de cuve de récupération d'eau de pluie, presse étoupe, tuyeau, téflon...




les passoires sont perçées de 3 trous, un centrale pour la descente d'eau et deux latéraux pour les chauffes eau

le tuyeau de descente en 32mm est perçé a son extremité inferieure pour une meilleure circulation d'eau

les deux passoires sont superposée, retournées et posées au fond du tonneau, le tuyeau est inséré dans le trou central

fabrication du raccord entre la partie superieur du tuyeau de descente et le passe paroie

un bout de tube de 32mm inséré dans un manchon F/F pour 32mm




Revenir en haut Aller en bas
Fresh1


Fresh1

Masculin
Nombre de messages : 4257
Age : 40
Localisation : 21000 Dijon
Date d'inscription : 01/03/2007

MessageSujet: Re: filtre maison Didiafanch   Mer 17 Oct 2012 - 22:11

Génial François !!!!
Il est en fonction ?
Revenir en haut Aller en bas
Didiafanch


Didiafanch

Masculin
Nombre de messages : 6993
Age : 46
Localisation : Troyes (10)
Date d'inscription : 12/10/2010

MessageSujet: Re: filtre maison Didiafanch   Mer 17 Oct 2012 - 22:17

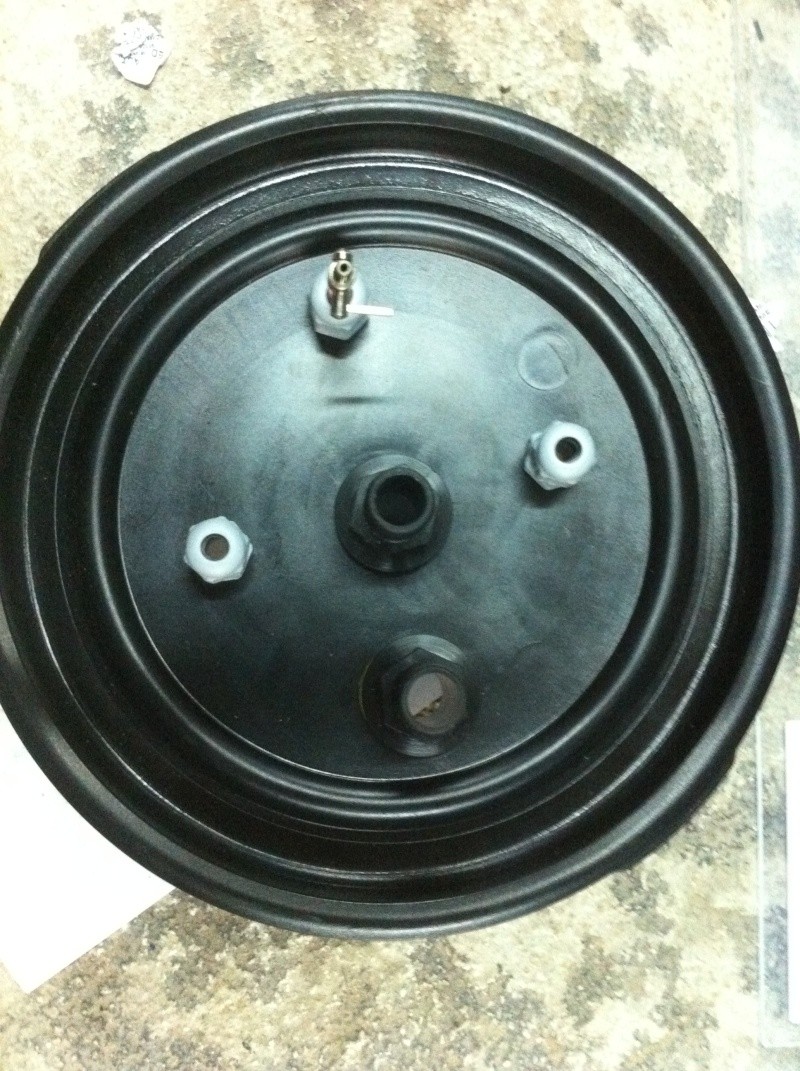

le couvercle est perçé

et les presses étoupe et passe cuve installés

j'ai ajouté après les phoos un presses étoupe poil de la pompe puisque j'ai voulu le rendre autonome et non en circulation sur un autre filtre
ily'a donc deux passe cuvre, pour entrée et sortie d'eau, quantre presses étoupes, deux pour les chauffes eau, un pour la purge d'air et le dernier pour le fil de pompe

la purge est constituée d'un bout de tubing de osmoseur et un robinet d'air en inox

la aprtie interieur du apsse cuve d'entrée d'eau est téflonné

le raccord fabriqué est emboité dessus en force


Revenir en haut Aller en bas
Didiafanch


Didiafanch

Masculin
Nombre de messages : 6993
Age : 46
Localisation : Troyes (10)
Date d'inscription : 12/10/2010

MessageSujet: Re: filtre maison Didiafanch   Mer 17 Oct 2012 - 22:17

Fresh1 a écrit:
Génial François !!!!
Il est en fonction ?
minute papillon Very Happy j'y viens
Revenir en haut Aller en bas
Didiafanch


Didiafanch

Masculin
Nombre de messages : 6993
Age : 46
Localisation : Troyes (10)
Date d'inscription : 12/10/2010

MessageSujet: Re: filtre maison Didiafanch   Mer 17 Oct 2012 - 22:20

sur cette photo on voit bien les deux parties qui s'emboiteront lors de la fermeture du couvercle


Revenir en haut Aller en bas
Didiafanch


Didiafanch

Masculin
Nombre de messages : 6993
Age : 46
Localisation : Troyes (10)
Date d'inscription : 12/10/2010

MessageSujet: Re: filtre maison Didiafanch   Mer 17 Oct 2012 - 22:28


découpage des mousses

mise en place des chauffes eau

première couche des grossesbilles d'argile

première mousse bleu gros pores

deuxième couche de bille d'argile plus petites

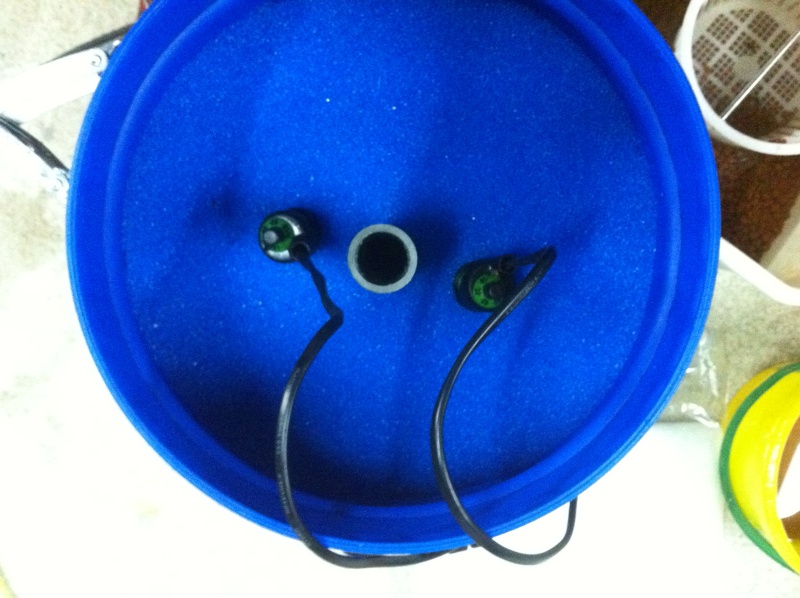

deuxième mousse bleue pores fin
Revenir en haut Aller en bas
Fresh1


Fresh1

Masculin
Nombre de messages : 4257
Age : 40
Localisation : 21000 Dijon
Date d'inscription : 01/03/2007

MessageSujet: Re: filtre maison Didiafanch   Mer 17 Oct 2012 - 22:29

Didiafanch a écrit:
Fresh1 a écrit:
Génial François !!!!
Il est en fonction ?
minute papillon Very Happy j'y viens
Revenir en haut Aller en bas
Didiafanch


Didiafanch

Masculin
Nombre de messages : 6993
Age : 46
Localisation : Troyes (10)
Date d'inscription : 12/10/2010

MessageSujet: Re: filtre maison Didiafanch   Mer 17 Oct 2012 - 22:33

mise en place de la pompe emboitée sur le deuxieme passe cuve et pose du couvercle


mise en route et en eau


et pour le moment pas de fuite cheers cheers
Revenir en haut Aller en bas
Fresh1


Fresh1

Masculin
Nombre de messages : 4257
Age : 40
Localisation : 21000 Dijon
Date d'inscription : 01/03/2007

MessageSujet: Re: filtre maison Didiafanch   Mer 17 Oct 2012 - 22:45

C'est vraiment du bon boulot chapeau !!!
Ca te fait un sacré volume de masses filtrantes !!!
Revenir en haut Aller en bas
matt


matt

Masculin
Nombre de messages : 1586
Age : 37
Localisation : chalons en champagne
Date d'inscription : 21/04/2010

MessageSujet: Re: filtre maison Didiafanch   Mer 17 Oct 2012 - 23:01

super !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

faud vraiment que je m y mettes
Revenir en haut Aller en bas
Thierry


Thierry

Masculin
Nombre de messages : 5717
Age : 58
Localisation : l'Ardèche
Date d'inscription : 17/11/2007

MessageSujet: Re: filtre maison Didiafanch   Jeu 18 Oct 2012 - 9:20

Didiafanch, qu'est-ce que tu as mis comme pompe ?

Elle ressemble à mes pompes HS mais je n'en trouve plus sur le marché.


Pour ton filtre, je me demande comment tu vas t'y prendre pour son nettoyage ?
Comment vas-tu alterner les masses à nettoyer ?
Revenir en haut Aller en bas
CoCo14


CoCo14

Féminin
Nombre de messages : 13574
Age : 51
Localisation : Ouistreham, Calvados
Date d'inscription : 15/03/2010

MessageSujet: Re: filtre maison Didiafanch   Jeu 18 Oct 2012 - 9:37

Encore un super reportage de notre Didia'Guyver préféré... bon effectivement là ça donne envie de se mettre à bricoler ! aller, tu vas pousser jusqu'à nous donner le coût de revient de tout ça bien sur ! Very Happy
je sais qu'un filtre ne se nettoie pas tous les jours effectivement, mais j'avoue me poser un peu la même question que Thierry ! il te faut le démonter totalement pour le nettoyage donc...
Revenir en haut Aller en bas
Mathias1


Mathias1

Masculin
Nombre de messages : 646
Localisation : Colombes (92)
Date d'inscription : 06/10/2012

MessageSujet: Re: filtre maison Didiafanch   Jeu 18 Oct 2012 - 9:38

Vous-êtes tous des fou en matière de bricolage ici ^^

Bravo pour cette réalisation qui ne fera pas un bide! (bide-bidon je devais la faire!)

Petite remarque, j'aurais mis mousse large et mousse fina avant les premières filtrations de façon à les nettoyer le moins souvent.

Par contre, le nettoyage sera d'une facilité déconcertante, tu renverses le bidon et les billes roules...bien trouvé :-)

Tip-top!
Revenir en haut Aller en bas
pertinax


pertinax

Masculin
Nombre de messages : 558
Age : 46
Localisation : essonne
Date d'inscription : 15/03/2012

MessageSujet: Re: filtre maison Didiafanch   Jeu 18 Oct 2012 - 9:43

beau boulot francois
Revenir en haut Aller en bas
Didiafanch


Didiafanch

Masculin
Nombre de messages : 6993
Age : 46
Localisation : Troyes (10)
Date d'inscription : 12/10/2010

MessageSujet: Re: filtre maison Didiafanch   Jeu 18 Oct 2012 - 9:54

merci à tous, quelques précisions:

j'ai éhager els joints d'origines des apsses cuves qui sont ... Je les ai remplacés par des joints caoutchoucs
j'ai doublé tous les joints, un à l'interieur et un à l'exterieur, pour les pesses étoute, le joint spi d'origine à l'interieur et un 20/27 cautchouc également exterieur
Les trous du couvercle doivent bien être ajustés au diamètre des aps de vis, pas plus large.

En fait, le couvercle se déforme sous la pression de l'eau (il gondole pas, mais ce bombe) et si les joints sont trops lâches ou les trous trop larges, les risques de fuites vont être importants.

je suis passé devant ce matin avant d'aller au taff, et tout va bien Very Happy
Revenir en haut Aller en bas
mike77


mike77

Masculin
Nombre de messages : 3952
Age : 45
Localisation : 77 seine et marne
Date d'inscription : 27/03/2010

MessageSujet: Re: filtre maison Didiafanch   Jeu 18 Oct 2012 - 9:58

beau boulot didia
Personnellement j'aurai mis une vanne de vidange entre le fond et la première passoire pour vidanger le plus gros des particules.
Revenir en haut Aller en bas
Didiafanch


Didiafanch

Masculin
Nombre de messages : 6993
Age : 46
Localisation : Troyes (10)
Date d'inscription : 12/10/2010

MessageSujet: Re: filtre maison Didiafanch   Jeu 18 Oct 2012 - 10:01

le coût hors masse filtrante et chauffe eau:

bidon 22€ en VPC, port compris
passe paroie 9,90 € chez Casto
presses étoupe: 1,2€ l'un
passeoires: 1,5 € une
tuyeau et joints du garage mais si il y'en a pour 10€, c'est le bout du monde
la pompe est également récupérée au fond d'une caisse, mais une bonne pompe c'est quand même dans les 100 € neuve pour un débit sup à 1500l/h, donc, 50€ en gros de fltre, 100€ de pompe + tuyeau/crépine/robinet qu'il faudra adâpter à l'entrée/sortie filtre.
Bon si c'est que pour le coût, faut quand même réfléchir parce qu'on va pas être loin des 200€ si il faut tout acheter, par contre pour recylcer une pompe et se faire un GROS filtre sans équivalent en volume de masse filtrante sur le marché c'est top. sunny
Revenir en haut Aller en bas
Didiafanch


Didiafanch

Masculin
Nombre de messages : 6993
Age : 46
Localisation : Troyes (10)
Date d'inscription : 12/10/2010

MessageSujet: Re: filtre maison Didiafanch   Jeu 18 Oct 2012 - 10:02

mike77 a écrit:
beau boulot didia
Personnellement j'aurai mis une vanne de vidange entre le fond et la première passoire pour vidanger le plus gros des particules.
oui ce serait top, mais ce tonneau est rond et sans méplat, donc pour y mettre un joint.....
Revenir en haut Aller en bas
mike77


mike77

Masculin
Nombre de messages : 3952
Age : 45
Localisation : 77 seine et marne
Date d'inscription : 27/03/2010

MessageSujet: Re: filtre maison Didiafanch   Jeu 18 Oct 2012 - 11:08

Didiafanch a écrit:
mike77 a écrit:
beau boulot didia
Personnellement j'aurai mis une vanne de vidange entre le fond et la première passoire pour vidanger le plus gros des particules.
oui ce serait top, mais ce tonneau est rond et sans méplat, donc pour y mettre un joint.....

tien regarde le lien, pied tendre a fait la même chose aussi pour les vannes

http://www.discustoutsimplement.com/t12448-filtre-externe-maison
Revenir en haut Aller en bas
TheDude


TheDude

Masculin
Nombre de messages : 148
Localisation : Estavayer-le-Lac
Date d'inscription : 17/12/2011

MessageSujet: Re: filtre maison Didiafanch   Jeu 18 Oct 2012 - 11:25

Bravo Didiafanch, j'adore ce genre de bricolage, tu as mis une pompe de quel débit?
Revenir en haut Aller en bas
didis59


didis59

Masculin
Nombre de messages : 412
Age : 28
Localisation : saint pol sur mer
Date d'inscription : 04/09/2012

MessageSujet: Re: filtre maison Didiafanch   Jeu 18 Oct 2012 - 11:51

super !! vraiment un beau boulot Smile et moi qui est pas bricoleur :s
Revenir en haut Aller en bas
Pied tendre


Pied tendre

Masculin
Nombre de messages : 1425
Age : 37
Localisation : Laval de cère(46)
Date d'inscription : 01/08/2008

MessageSujet: Re: filtre maison Didiafanch   Jeu 18 Oct 2012 - 12:34

Pour infos j'ai refais mon filtre, en modifiant 2 ou 3 choses, notamment l'arrivée et l'évacuation d'eau sur le couvercle et pas sur le côté du bidon(tendance à suinter légèrement).
Revenir en haut Aller en bas
Didiafanch


Didiafanch

Masculin
Nombre de messages : 6993
Age : 46
Localisation : Troyes (10)
Date d'inscription : 12/10/2010

MessageSujet: Re: filtre maison Didiafanch   Jeu 18 Oct 2012 - 15:15

Thierry a écrit:
Didiafanch, qu'est-ce que tu as mis comme pompe ?

Elle ressemble à mes pompes HS mais je n'en trouve plus sur le marché.
c'est une SELENE, ça se fait plus depuis 15 ans au moins, c'est increvable ! 2500l/h


Pour ton filtre, je me demande comment tu vas t'y prendre pour son nettoyage ?
Comment vas-tu alterner les masses à nettoyer ?[/quote] il ,y'a deux filtres sur le bac, l'autre c'est un FX5 de fluval de 3500l/h
Revenir en haut Aller en bas
Didiafanch


Didiafanch

Masculin
Nombre de messages : 6993
Age : 46
Localisation : Troyes (10)
Date d'inscription : 12/10/2010

MessageSujet: Re: filtre maison Didiafanch   Jeu 18 Oct 2012 - 15:15

Pied tendre a écrit:
Pour infos j'ai refais mon filtre, en modifiant 2 ou 3 choses, notamment l'arrivée et l'évacuation d'eau sur le couvercle et pas sur le côté du bidon(tendance à suinter légèrement).
ben voilà !
Revenir en haut Aller en bas
Didiafanch


Didiafanch

Masculin
Nombre de messages : 6993
Age : 46
Localisation : Troyes (10)
Date d'inscription : 12/10/2010

MessageSujet: Re: filtre maison Didiafanch   Jeu 18 Oct 2012 - 15:16

TheDude a écrit:
Bravo Didiafanch, j'adore ce genre de bricolage, tu as mis une pompe de quel débit?
c'est une 2500l/h mais j'en ai une autre même marquede 1000l/h je vais peut être mettre cette dernière car il y'aura un autre filtre sur e bac, FX5 de fluval 3500L/h
Revenir en haut Aller en bas
