 Rampe LED V2

Aller en bas
Aller à la page : 1, 2, 3, 4, 5, 6, 7  Suivant
AuteurMessage
avalon22

Rampe LED V2 Juvani10
avalon22

Masculin
Nombre de messages : 1414
Localisation : 22
Date d'inscription : 26/04/2012

Rampe LED V2 Empty
MessageSujet: Rampe LED V2   Rampe LED V2 EmptySam 24 Mai 2014 - 11:00

Ayant enfin trouvé une manière élégante et pratique d'intégrer ma future rampe LED dans ma future galerie, j'ai commencé à réfléchir plus sérieusement à la réalisation de cette rampe.

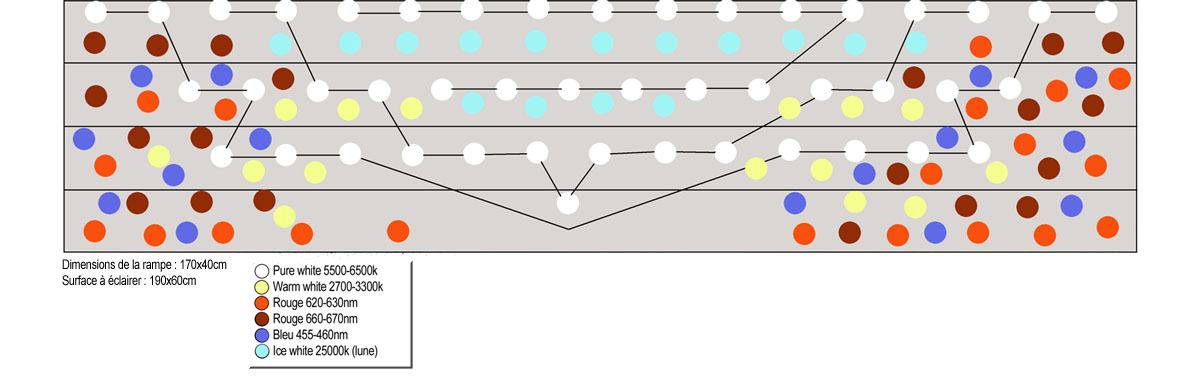

J'ai donc fait un petit schéma pour m'aider à implanter les LEDs sur les 4 règles de maçons qui leur serviront de support et de dissipateur thermique (actif).
Rampe LED V2 Rampev10
Les zones de plantations étant situées sur les côtés du bac, j'ai regroupé les LEDs rouges et bleues au dessus. Les canaux "plantes" ne dépasseront probablement pas 20% de leur puissance max et m'aideront à faire de beaux levers et couchers de soleil. Le canal "lune" variera entre 1% et 5% selon la phase lunaire.
Les LEDs seront pilotées par 8 LDD-700h (3 canaux pour le blanc pur) gérés par l'arduino, l'ensemble sera alimenté par deux alims de 150W.

Capture d'écran de la commande que je compte faire :
Rampe LED V2 Comman10
(j'ai déjà les alims)

Je me laisse le we pour y réfléchir, je suis donc très intéressé par vos remarques   Wink
Revenir en haut Aller en bas
tony8369

Rampe LED V2 Alevin10
tony8369

Nombre de messages : 155
Localisation : lyon
Date d'inscription : 31/07/2013

Rampe LED V2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 EmptyDim 25 Mai 2014 - 18:10

vraiment un jolie projet !

le peut que je connais des led ta rampe a l'aire nickel et bien réfléchi !

hâte de voir le montage Smile
Revenir en haut Aller en bas
wallace78

Rampe LED V2 Alevin10
wallace78

Masculin
Nombre de messages : 103
Age : 35
Localisation : Villepreux
Date d'inscription : 19/04/2012

Rampe LED V2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 EmptyDim 25 Mai 2014 - 21:00

J'ai peut-être mal compris mais tu n'as pas peur que sur les côtés de ton bac cela face trop rougeâtre?tu souhaite avoir un effet lunaire avec les ice White c'est bien ça? Sinon jolie projet et j'ai également hâte de voir le résultat.

William
Revenir en haut Aller en bas
Coolboarder77

Rampe LED V2 Juvani10
Coolboarder77

Masculin
Nombre de messages : 889
Age : 42
Localisation : Seine et marne
Date d'inscription : 02/02/2013

Rampe LED V2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 EmptyLun 26 Mai 2014 - 0:42

J'y connais rien mais hae de voir le resultât et une petite video des variations de lumières.
Bon courage pour la réalisation.
Revenir en haut Aller en bas
avalon22

Rampe LED V2 Juvani10
avalon22

Masculin
Nombre de messages : 1414
Localisation : 22
Date d'inscription : 26/04/2012

Rampe LED V2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 EmptyLun 26 Mai 2014 - 8:02

wallace78 a écrit:
J'ai peut-être mal compris mais tu n'as pas peur que sur les côtés de ton bac cela face trop rougeâtre?tu souhaite avoir un effet lunaire avec les ice White c'est bien ça? Sinon jolie projet et j'ai également hâte de voir le résultat.

William

Les rouges et bleus étant beaucoup moins "lumineux" et fortement dimmés, je ne pense pas que cela se voit quand les LEDs blanc pur seront à 100%. Cela dit, je vais revoir un peu la dispositions de ces blancs purs afin d'en être absolument sûr ! D'autant plus que cette LED blanche toute seule à l'arrière ne me plaît pas trop...

Les ice white serviront effectivement de lunaire.



Finalement je vais encore retarder ma commande : j'ai encore des doutes !
Revenir en haut Aller en bas
morgan1611

Rampe LED V2 Alevin10


Masculin
Nombre de messages : 182
Age : 29
Localisation : pas de calais
Date d'inscription : 28/03/2013

Rampe LED V2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 EmptyMar 17 Juin 2014 - 10:34

Bonjour tu a tes LED sur qu'elle site ? merci
Revenir en haut Aller en bas
fiomenton

Rampe LED V2 Juvani10
fiomenton

Masculin
Nombre de messages : 1195
Age : 43
Localisation : villers saint paul 60
Date d'inscription : 01/10/2013

Rampe LED V2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 EmptyMar 17 Juin 2014 - 11:53

Je sais qu il n y a aucune comparaison possible avec ton projet actuel, mais de mon cote j etais passe en ruban led 5050 , blanc pur et chaud,rouge et bleu, et meme avec du rgb , par manque de connaissance,je n ai jamais reussi a obtenir le spectre que je voulais.du coup j en suis revenu au neon et apres moulte essais de marque et model me suis arrete sur l aqua-glo qui me convient parfaitement.
Je ne pourrais donc pas te conseille mais une chose est sur , c est qu avec l attention que tu y portes, le resultat fera des jaloux.. Very Happy , et il me tarde deja d en voir le resultat...
Revenir en haut Aller en bas
avalon22

Rampe LED V2 Juvani10
avalon22

Masculin
Nombre de messages : 1414
Localisation : 22
Date d'inscription : 26/04/2012

Rampe LED V2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 EmptyVen 20 Juin 2014 - 8:07

Merci Fiomenton, effectivement j'y porte beaucoup d'attention afin de régler tous les petits détails. Sur ma version actuelle, ce qui me gêne le plus c'est l'aspect pratique, la V2 devra donc permettre un accès facile au bac pour les opérations de nettoyage ou modification du décor.

J'ai reçu mes LDD et les cartes qui vont bien avec, j'espère avoir du temps ce we...
Revenir en haut Aller en bas
dredmann

Rampe LED V2 Alevin10
dredmann

Masculin
Nombre de messages : 187
Age : 34
Localisation : charleroi belgique
Date d'inscription : 24/02/2014

Rampe LED V2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 EmptyVen 11 Juil 2014 - 23:59

bien bien ou commande tu car je vais recommencer mon éclairage led
Revenir en haut Aller en bas
dredmann

Rampe LED V2 Alevin10
dredmann

Masculin
Nombre de messages : 187
Age : 34
Localisation : charleroi belgique
Date d'inscription : 24/02/2014

Rampe LED V2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 EmptyMer 16 Juil 2014 - 21:20

moi je m'interroge sur une chose la consommation électrique de tout ca. car on vient sur le led c'est si c'est la mais moi ca me perturbe.
cela dit j'aimerai savoir ou tu commande car j'aimerai recommencer mon projet mais je ne sais pas ou commande et que ca arrive asser vite.
Revenir en haut Aller en bas
avalon22

Rampe LED V2 Juvani10
avalon22

Masculin
Nombre de messages : 1414
Localisation : 22
Date d'inscription : 26/04/2012

Rampe LED V2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 EmptyDim 20 Juil 2014 - 22:43

Je n'ai pas tout compris...
MP pour le site.

Pour l'instant projet en stand by : vraiment pas le temps  Crying or Very sad
Revenir en haut Aller en bas
jey

Rampe LED V2 Alevin10
jey

Masculin
Nombre de messages : 349
Age : 35
Localisation : hautes alpes (gap)
Date d'inscription : 19/04/2012

Rampe LED V2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 EmptySam 26 Juil 2014 - 11:26

Rampe LED V2 871194  là il vas y avoir de la rampe de compétition!  bounce
Revenir en haut Aller en bas
avalon22

Rampe LED V2 Juvani10
avalon22

Masculin
Nombre de messages : 1414
Localisation : 22
Date d'inscription : 26/04/2012

Rampe LED V2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 EmptyMar 12 Aoû 2014 - 17:24

Soudure de la première plaque de LDD et petits tests :
Rampe LED V2 Dsc_6412
Les LDD et leur plaque avant soudure

Rampe LED V2 Img_2010
La rampe (20 LEDs sur 2 canaux)

Rampe LED V2 Dsc_6413
Test en cours ! (2 LDD branchés seulement)

Rampe LED V2 Dsc_6414
L'écran tactile de l'arduino

Rampe LED V2 Dsc_6415
Et le rendu (désolé pour les reflets...) : la nouvelle rampe est installée au fond et sur cette photo, seuls les 10 blancs purs du centre sont en fonctionnement (en fait il n'y en a que 9, j'ai grillé une des LEDs (la première en 1 an)).

Au final, j'ai peur que l'éclairage lunaire soit un peu trop fort, même réduit au maximum. Reste presque tout à faire mais au moins côté technique, je suis au point !
Revenir en haut Aller en bas
celti

Rampe LED V2 Juvani10
celti

Masculin
Nombre de messages : 848
Age : 29
Localisation : 94
Date d'inscription : 01/08/2014

Rampe LED V2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 EmptyMar 12 Aoû 2014 - 17:47

Ca a l'air d’être du sacré bricolage quand même !

En tout cas, super lumière qui met en valeur ton bac et tes discus (très très jolis d'ailleurs)

Bravo à toi, et merci pour les photos du montage! Wink
Revenir en haut Aller en bas
tony8369

Rampe LED V2 Alevin10
tony8369

Nombre de messages : 155
Localisation : lyon
Date d'inscription : 31/07/2013

Rampe LED V2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 EmptyMer 13 Aoû 2014 - 17:46

a sa y est tu te remet dessus ! moi aussi enfin installer dans la maison je vais mis remettre !
en plus j'ai 2 neon qui on pas aimer le déménagement donc sa tombe bien ^^
Revenir en haut Aller en bas
avalon22

Rampe LED V2 Juvani10
avalon22

Masculin
Nombre de messages : 1414
Localisation : 22
Date d'inscription : 26/04/2012

Rampe LED V2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 EmptyJeu 14 Aoû 2014 - 20:13

Effectivement je m'y remets : commande des LEDs et des alimentations manquantes envoyées cette semaine. Pour septembre la partie électrique/électronique sera finie, si tout va bien. Par contre plus j'avance, plus la réalisation de la nouvelle galerie me pose problème : beaucoup de contraintes (poids, situation de l'aqua dans la pièce, accessibilité lors de l'entretien...) et donc pas sûr que ça soit prêt avant Noël à ce rythme !

En gros, la rampe et le bandeau en bois doivent pouvoir s'escamoter sur l'arrière du bac (comme un tiroir qu'on fermerait) et l'ensemble doit être hermétique (ou presque) une fois refermé. Bien sûr cette opération devra pouvoir se faire d'une seule main et sans effort. De plus, la rampe et tout l'électronique doivent pouvoir être retirés facilement pour modification. Plus d'autres nombreux détails...

Bref, j'ai de quoi occuper mes nuits d'insomnie !

A part ça, je suis super content de mes plaques pour LDD : ça rend l'ensemble facile à brancher et à intégrer. Maintenant que j'ai fait quelques progrès en soudure, ce sera un jeu d'enfant de remonter ce genre de rampe (en version 2 ou 3 canaux) sur mes autres bacs (d'ailleurs cette rampe de test sera modifiée pour éclairer un petit paludarium une fois la version définitive en place).
Revenir en haut Aller en bas
tony8369

Rampe LED V2 Alevin10
tony8369

Nombre de messages : 155
Localisation : lyon
Date d'inscription : 31/07/2013

Rampe LED V2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 EmptyVen 15 Aoû 2014 - 20:12

oui beaucoup de travail en perspective !

moi impossible de passer commande pour les LDD le site me dit erreur a la fin au moment de payer Sad
Revenir en haut Aller en bas
avalon22

Rampe LED V2 Juvani10
avalon22

Masculin
Nombre de messages : 1414
Localisation : 22
Date d'inscription : 26/04/2012

Rampe LED V2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 EmptyVen 15 Aoû 2014 - 20:17

Shocked

bizarre...
Revenir en haut Aller en bas
tony8369

Rampe LED V2 Alevin10
tony8369

Nombre de messages : 155
Localisation : lyon
Date d'inscription : 31/07/2013

Rampe LED V2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 EmptyVen 15 Aoû 2014 - 20:20

oups j'ai rien dit c'est bon !  Rampe LED V2 871194
Revenir en haut Aller en bas
jey

Rampe LED V2 Alevin10
jey

Masculin
Nombre de messages : 349
Age : 35
Localisation : hautes alpes (gap)
Date d'inscription : 19/04/2012

Rampe LED V2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 EmptyVen 29 Aoû 2014 - 21:50

Rampe LED V2 593891 peux tu nous faire un schéma de branchement basique , du genre 10 led ,1 ldd ..... Pour comprendre le montage exacte . J'ai un peux du mal a comprendre.
Revenir en haut Aller en bas
avalon22

Rampe LED V2 Juvani10
avalon22

Masculin
Nombre de messages : 1414
Localisation : 22
Date d'inscription : 26/04/2012

Rampe LED V2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 EmptySam 30 Aoû 2014 - 9:50

Je ferai ça ce weekend...
Revenir en haut Aller en bas
jey

Rampe LED V2 Alevin10
jey

Masculin
Nombre de messages : 349
Age : 35
Localisation : hautes alpes (gap)
Date d'inscription : 19/04/2012

Rampe LED V2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 EmptySam 30 Aoû 2014 - 11:26

Cool ! Je vais ouvrir un post pour mon montage .
Revenir en haut Aller en bas
trinatmath

Rampe LED V2 Alevin10
trinatmath

Masculin
Nombre de messages : 246
Age : 32
Localisation : Saran
Date d'inscription : 14/01/2013

Rampe LED V2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 EmptySam 30 Aoû 2014 - 15:07

Intéressé aussi pour récupérer un maximum d'informations sur le sujet. J'aime bien bricoler, pas un pro en électricité, mais avec quelques recherches d'informations et des explications je devrais pouvoir arriver à m'en fabriquer une. Merci d'avance.
Revenir en haut Aller en bas
avalon22

Rampe LED V2 Juvani10
avalon22

Masculin
Nombre de messages : 1414
Localisation : 22
Date d'inscription : 26/04/2012

Rampe LED V2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 EmptyLun 1 Sep 2014 - 0:44

J'ai pas eu le temps (mes discus ont eu la priorité).

Je ferai ça dès que possible.
Revenir en haut Aller en bas
tony8369

Rampe LED V2 Alevin10
tony8369

Nombre de messages : 155
Localisation : lyon
Date d'inscription : 31/07/2013

Rampe LED V2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 EmptyMar 2 Sep 2014 - 18:35

petite question
tu a 45 leds blancs pure comment tu va faire pour les gérer avec 3 LDD700H ? pour 20 il m'en faut déjà 2

si on prend des LDD1000H ils peuvent géré plus de leds donc le montage sera plus simple non ?
Revenir en haut Aller en bas
