MessageSujet: Rampe LED V1 (by tony8369)   Rampe LED V1 (by tony8369) EmptyDim 2 Nov 2014 - 15:07

histoire de vous motivez un peut et partager mon aventures avec les LEDs je fait mon post aussi Rampe LED V1 (by tony8369) 244405

donc on commence par faire c'est course

1 alim 48v : lien

1 Module DS1307 : lien

1 arduino 2560 :lien

"des" LDD700H : lien

"des" LEDs 3W : lien

PS: les liens sont a titre indicatif il y a peut être moins chère Wink

et le "logiciel" pour géré tout sa a mettre dans l'arduino : lien

montage de tout sa sur une étagère de mon meuble (arduino a gauche, devant le module ds1370, derrière les LDD700H, a droite l'alim)
Rampe LED V1 (by tony8369) 643349image122
les LDD700H (2 pour les blanc, 1 pour les blanc chaud, 1 pour la lune)
Rampe LED V1 (by tony8369) 670141phot54o

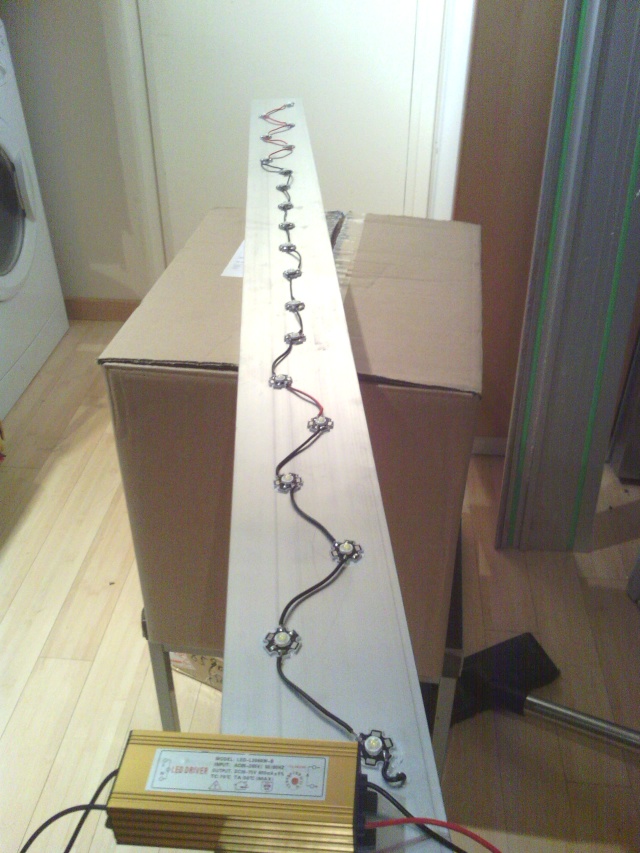

les leds fixé sur la rampe
Rampe LED V1 (by tony8369) Img_2010
(photo by avalon22)

une fois câblé (avec lentille 60°)
Rampe LED V1 (by tony8369) 828459photo2

les 3 règles avec des cornières pour l’esthétique
Rampe LED V1 (by tony8369) 960862photo1

et voila fini avec les "corde" pour la suspendre (sa me permet de pouvoir la suspendre plus haut et allé dans le bac)
Rampe LED V1 (by tony8369) 277440photo11

et voilà une petit vidéo vite fait j ai un peut trop accéléré le temps donc on voit trop la monté en "puissance" mais sa donne une idée et les réglages de l'arduino sont pas encore au top, je fignole un peut a chaque fois que j ai le temps

https://www.dailymotion.com/video/x28qjdw_lever-coucher-du-soleil-aqua_webcam
Revenir en haut Aller en bas
jey

Rampe LED V1 (by tony8369) Alevin10
jey

Masculin
Nombre de messages : 349
Age : 35
Localisation : hautes alpes (gap)
Date d'inscription : 19/04/2012

Rampe LED V1 (by tony8369) Empty
MessageSujet: Re: Rampe LED V1 (by tony8369)   Rampe LED V1 (by tony8369) EmptyDim 2 Nov 2014 - 15:37

Rampe LED V1 (by tony8369) 871194 je suis a la traîne , j'ai le matos mais je suis perdus avec ARDUINO. .........
Super résultats!
Revenir en haut Aller en bas
avalon22

Rampe LED V1 (by tony8369) Juvani10
avalon22

Masculin
Nombre de messages : 1414
Localisation : 22
Date d'inscription : 26/04/2012

Rampe LED V1 (by tony8369) Empty
MessageSujet: Re: Rampe LED V1 (by tony8369)   Rampe LED V1 (by tony8369) EmptyDim 2 Nov 2014 - 17:57

Excellent !

Les cornières c'est nickel Rampe LED V1 (by tony8369) 593891
Revenir en haut Aller en bas
tony8369

Rampe LED V1 (by tony8369) Alevin10
tony8369

Nombre de messages : 155
Localisation : lyon
Date d'inscription : 31/07/2013

Rampe LED V1 (by tony8369) Empty
MessageSujet: Re: Rampe LED V1 (by tony8369)   Rampe LED V1 (by tony8369) EmptyDim 2 Nov 2014 - 18:57

merci Rampe LED V1 (by tony8369) 871194

j'ai plein d'idée (surtout grace a toi avalon) pour la faire évoluer mais sa attendra 2015 Rampe LED V1 (by tony8369) 244405
Revenir en haut Aller en bas
tony8369

Rampe LED V1 (by tony8369) Alevin10
tony8369

Nombre de messages : 155
Localisation : lyon
Date d'inscription : 31/07/2013

Rampe LED V1 (by tony8369) Empty
MessageSujet: Re: Rampe LED V1 (by tony8369)   Rampe LED V1 (by tony8369) EmptyDim 2 Nov 2014 - 18:58

jey a écrit:
Rampe LED V1 (by tony8369) 871194  je suis a la traîne , j'ai le matos mais je suis perdus avec ARDUINO. .........
Super résultats!

c'est quoi ton souci avec l'arduino ?
Revenir en haut Aller en bas
jey

Rampe LED V1 (by tony8369) Alevin10
jey

Masculin
Nombre de messages : 349
Age : 35
Localisation : hautes alpes (gap)
Date d'inscription : 19/04/2012

Rampe LED V1 (by tony8369) Empty
MessageSujet: Re: Rampe LED V1 (by tony8369)   Rampe LED V1 (by tony8369) EmptyDim 2 Nov 2014 - 22:07

mon soucis cé que j'ai acheter tous le matos , mais je galère grave avec la programmation de l'arduino je cherche sur le net des tutos pour débutant car je suis largé ! si tu a des lien en francais je suis preneur scratch
Revenir en haut Aller en bas
avalon22

Rampe LED V1 (by tony8369) Juvani10
avalon22

Masculin
Nombre de messages : 1414
Localisation : 22
Date d'inscription : 26/04/2012

Rampe LED V1 (by tony8369) Empty
MessageSujet: Re: Rampe LED V1 (by tony8369)   Rampe LED V1 (by tony8369) EmptyDim 2 Nov 2014 - 22:27

Tu n'as pas réussi à télécharger le logiciel dans l'arduino ?

NB : j'ai eu des soucis avec un écran de marque sainsmart aujourdhui, il y a juste un petit truc à changer dans le code... En tout cas il n'y a rien de bien insurmontable et la doc de Jarduino est très complète (mais il faut relire de nombreuses fois !).
Revenir en haut Aller en bas
jey

Rampe LED V1 (by tony8369) Alevin10
jey

Masculin
Nombre de messages : 349
Age : 35
Localisation : hautes alpes (gap)
Date d'inscription : 19/04/2012

Rampe LED V1 (by tony8369) Empty
MessageSujet: Re: Rampe LED V1 (by tony8369)   Rampe LED V1 (by tony8369) EmptyDim 2 Nov 2014 - 22:34

Mon écran est bien un SAINSMART , je me doute bien que ce n'est pas insurmontable mais je découvre la programmation donc bon c'est chaud pour moi ! Demain soir je mi remais .
Revenir en haut Aller en bas
avalon22

Rampe LED V1 (by tony8369) Juvani10
avalon22

Masculin
Nombre de messages : 1414
Localisation : 22
Date d'inscription : 26/04/2012

Rampe LED V1 (by tony8369) Empty
MessageSujet: Re: Rampe LED V1 (by tony8369)   Rampe LED V1 (by tony8369) EmptyDim 2 Nov 2014 - 23:05

Au début du code il y a ça :

ITDB02 myGLCD(38,39,40,41); //May need to add "ITDB32S" depending on LCD controller

Et comme indiqué il faut rajouté ",ITDB32S"

Ce qui donne :

ITDB02 myGLCD(38,39,40,41,ITDB32S); //May need to add "ITDB32S" depending on LCD controller

(je suis tombé sur le problème aujourd'hui !)
Revenir en haut Aller en bas
jey

Rampe LED V1 (by tony8369) Alevin10
jey

Masculin
Nombre de messages : 349
Age : 35
Localisation : hautes alpes (gap)
Date d'inscription : 19/04/2012

Rampe LED V1 (by tony8369) Empty
MessageSujet: Re: Rampe LED V1 (by tony8369)   Rampe LED V1 (by tony8369) EmptyLun 3 Nov 2014 - 21:51

ok mais ca je pense que cé secondaire , car je galére déjas pour trouver jarduino , j'ai du faire un don sur un lien , ( je sais même pas si ca a fonctionner) cé le gas qui dois me l'envoyer? cé en anglais aprés ? Rampe LED V1 (by tony8369) 782580
vous avez pas des liens utiles?
Revenir en haut Aller en bas
avalon22

Rampe LED V1 (by tony8369) Juvani10
avalon22

Masculin
Nombre de messages : 1414
Localisation : 22
Date d'inscription : 26/04/2012

Rampe LED V1 (by tony8369) Empty
MessageSujet: Re: Rampe LED V1 (by tony8369)   Rampe LED V1 (by tony8369) EmptyLun 3 Nov 2014 - 22:43

Shocked

Tu as dû prendre la v1.2 :  tu devrais donc recevoir un mot de passe par Email

Sinon la v1.1 est gratuite :lien

Quand ma rampe sera finie je ferai moi aussi une petite donnation pour avoir la v1.2

Et surtout, le manuel (en anglais) : lien
Revenir en haut Aller en bas
jey

Rampe LED V1 (by tony8369) Alevin10
jey

Masculin
Nombre de messages : 349
Age : 35
Localisation : hautes alpes (gap)
Date d'inscription : 19/04/2012

Rampe LED V1 (by tony8369) Empty
MessageSujet: Re: Rampe LED V1 (by tony8369)   Rampe LED V1 (by tony8369) EmptyMar 4 Nov 2014 - 18:57

Ok peux être, je regarde ca ce soir ! Merci.
Revenir en haut Aller en bas
tony8369

Rampe LED V1 (by tony8369) Alevin10
tony8369

Nombre de messages : 155
Localisation : lyon
Date d'inscription : 31/07/2013

Rampe LED V1 (by tony8369) Empty
MessageSujet: Re: Rampe LED V1 (by tony8369)   Rampe LED V1 (by tony8369) EmptyJeu 6 Nov 2014 - 19:45

dsl j'avais pas vu ton message j'espère que tu a réussi a résoudre ton problème ?
Revenir en haut Aller en bas
jey

Rampe LED V1 (by tony8369) Alevin10
jey

Masculin
Nombre de messages : 349
Age : 35
Localisation : hautes alpes (gap)
Date d'inscription : 19/04/2012

Rampe LED V1 (by tony8369) Empty
MessageSujet: Re: Rampe LED V1 (by tony8369)   Rampe LED V1 (by tony8369) EmptySam 8 Nov 2014 - 13:53

slt, j'avais bien trouver le bon lien pour la version de jarduino , mais je galère a trouvais comment faire Sad .
je suis pas trop calais en informatique , là je comprend pas quand je tombe sur ARDUINO-SOFTWARE, cé tous en anglais je sais pas quoi ouvrir!

Aprés j'ouvre un autre truc cé ( sketch-nov08a).
je sais pas si j'ai bien compris mais cé la page qui me sert a rentré les lignes de programmes ?
Revenir en haut Aller en bas
tony8369

Rampe LED V1 (by tony8369) Alevin10
tony8369

Nombre de messages : 155
Localisation : lyon
Date d'inscription : 31/07/2013

Rampe LED V1 (by tony8369) Empty
MessageSujet: Re: Rampe LED V1 (by tony8369)   Rampe LED V1 (by tony8369) EmptySam 8 Nov 2014 - 19:15

Télécharge aussi le manuel du jarduino tu verra c est tout expliquer en image dedans ;-)
Revenir en haut Aller en bas
avalon22

Rampe LED V1 (by tony8369) Juvani10
avalon22

Masculin
Nombre de messages : 1414
Localisation : 22
Date d'inscription : 26/04/2012

Rampe LED V1 (by tony8369) Empty
MessageSujet: Re: Rampe LED V1 (by tony8369)   Rampe LED V1 (by tony8369) EmptySam 8 Nov 2014 - 19:47

Dans le manuel de Jarduino, il faut t'intéresser aux pages 24 à 27, il y a pas mal d'illustrations qui devraient te mettre sur la voie.
En gros il te faut avoir winrar installé sur ton PC (ou un autre archiveur), décompacter le fichier puis double cliquer sur "arduino.exe"
Ensuite, tu connectes ton arduino Mega et tu passes à la page "30 step 6" : il faut effacer la mémoire et pour ça il faut faire "eeprom_clear" (illustré dans le manuel).
Enfin, tu ouvres jarduino_v1_1
Rampe LED V1 (by tony8369) Arduin10
Revenir en haut Aller en bas
jey

Rampe LED V1 (by tony8369) Alevin10
jey

Masculin
Nombre de messages : 349
Age : 35
Localisation : hautes alpes (gap)
Date d'inscription : 19/04/2012

Rampe LED V1 (by tony8369) Empty
MessageSujet: Re: Rampe LED V1 (by tony8369)   Rampe LED V1 (by tony8369) EmptyDim 9 Nov 2014 - 17:02

Rampe LED V1 (by tony8369) 895567 merci .
je repasse sur mon post pour pas pollué le post a tony8339.
Revenir en haut Aller en bas
avalon22

Rampe LED V1 (by tony8369) Juvani10
avalon22

Masculin
Nombre de messages : 1414
Localisation : 22
Date d'inscription : 26/04/2012

Rampe LED V1 (by tony8369) Empty
MessageSujet: Re: Rampe LED V1 (by tony8369)   Rampe LED V1 (by tony8369) EmptyDim 16 Nov 2014 - 12:24

Pour faire suite à ta proposition dans un autre post Tony, je suis tout à fait pour une collaboration afin de faire une sorte de manuel pour la création d'une rampe led sous Jarduino.

Je vois plusieurs choses qui pourrait faciliter grandement la tâche de ceux qui voudrait se lancer :
-traduire les pages importantes du manuel de Jarduino en ne gardant que l'essentiel
-faire des vidéos illustrant les différentes étapes de l'upload de Jarduino
-idem pour le montage du module RTC, soudures des ports PWM et tout ce qui nous paraîtra utile...
-regrouper tous les liens utiles (en évitant la pub)
-rédiger une mise en garde ! En profiter pour rappeler quelques principes de base en électricité.

J'en oublie sûrement...

Je te propose de commencer à regrouper tout ça sur ce post (ou un autre si tu préfères) avant de rédiger une version finale claire et complète.

NB : pour aller encore plus loin, je compte modifier ma version de Jarduino pour en faire une sorte de "Discusuino", en français et plus adaptée à notre usage eau douce. Ne parlant pas le "C" se sera basique mais qui sait, un discusophile programmeur nous lira peut-être  geek
Revenir en haut Aller en bas
tony8369

Rampe LED V1 (by tony8369) Alevin10
tony8369

Nombre de messages : 155
Localisation : lyon
Date d'inscription : 31/07/2013

Rampe LED V1 (by tony8369) Empty
MessageSujet: Re: Rampe LED V1 (by tony8369)   Rampe LED V1 (by tony8369) EmptyDim 16 Nov 2014 - 13:07

pas de souci pour continuer sur ce post Wink

pour la traduction c'est pas mon fort mais je peut essayer (en regroupent nos 2 traduction on arrivera a avoir un truc claire je pense)

pour les autres point je suis tout a fait d'accord il faudrait qu'on se désigne a chacun un point a faire sa sera plus simple qu'en pense tu ?

pour la version de jarduino en "discusuino" je suis deja en pleine recherche et test (qui donne rien pour l'instant ^^) j’essaie de contacter des personnes pour de l'aide mais rien de bien concret encore
Revenir en haut Aller en bas
avalon22

Rampe LED V1 (by tony8369) Juvani10
avalon22

Masculin
Nombre de messages : 1414
Localisation : 22
Date d'inscription : 26/04/2012

Rampe LED V1 (by tony8369) Empty
MessageSujet: Re: Rampe LED V1 (by tony8369)   Rampe LED V1 (by tony8369) EmptyDim 16 Nov 2014 - 13:38

Si de ton côté tu peux commencer à noter toutes les étapes qui te paraissent essentielles ainsi que les connaissances de bases (la soudure pour les nuls en vidéo par ex). En gros ébaucher une sorte de plan.

Je peux m'occuper de la traduction du manuel, à commencer par les bases...

Si je proposais de continuer sur ton post c'est surtout parce que tu as déjà listé pas mal de choses dans le premier message (liens, photos) et que ta rampe est le parfait exemple pour débuter avec l'arduino et les leds.
Le problème avec les liens vers les sites de ventes en ligne c'est qu'ils ne durent pas. On devrait rajouter des photos "maison" des différents éléments avec leurs caractéristiques (ce que tu as déjà quasiment fait) et proposer plusieurs liens pour chacun.

Sinon je vais pouvoir faire de bonnes vidéos d'ici peu (mon frère vient d'acheter un Nikon 5300, top en vidéo). Si tu as des idées sur les étapes à filmer...

Revenir en haut Aller en bas
tony8369

Rampe LED V1 (by tony8369) Alevin10
tony8369

Nombre de messages : 155
Localisation : lyon
Date d'inscription : 31/07/2013

Rampe LED V1 (by tony8369) Empty
MessageSujet: Re: Rampe LED V1 (by tony8369)   Rampe LED V1 (by tony8369) EmptyDim 16 Nov 2014 - 13:50

ok je vais essayer de faire sa alors Wink

en mettent une photo de l'élément avec le nom on trouve asser facilement a l'aide de Google (c'est ce que j'avais fait) mais on pourra mettre des liens vers des site qui ne "meurt" pas.

oui c'est top comme matos sa ! (encore de belle vidéo de ton bac en perspective :-) )
Revenir en haut Aller en bas
avalon22

Rampe LED V1 (by tony8369) Juvani10
avalon22

Masculin
Nombre de messages : 1414
Localisation : 22
Date d'inscription : 26/04/2012

Rampe LED V1 (by tony8369) Empty
MessageSujet: Re: Rampe LED V1 (by tony8369)   Rampe LED V1 (by tony8369) EmptyDim 16 Nov 2014 - 14:26

J'espère qu'avec la complicité du staff, il sera possible de mettre à jour les liens cassés à l'occasion...

Parce que malheureusement, tout le monde ne maîtrise pas les outils de recherches aux meilleures de leurs capacités (j'ai fait un peu de hotline informatique : il vaut mieux mâcher le travail plutôt que de devoir répondre toujours aux même questions...)

En indiquant en plus une fourchette de prix, cela permettra à tout le monde de se faire une idée du budget (d'ailleurs un paragraphe sur le sujet ne serait pas superflu).
A ce propos, j'avais trouvé un kit arduino Mega R3 + shield + ecran à 25€ livré... mais j'ai perdu le lien Rampe LED V1 (by tony8369) 803236
Revenir en haut Aller en bas
jey

Rampe LED V1 (by tony8369) Alevin10
jey

Masculin
Nombre de messages : 349
Age : 35
Localisation : hautes alpes (gap)
Date d'inscription : 19/04/2012

Rampe LED V1 (by tony8369) Empty
MessageSujet: Re: Rampe LED V1 (by tony8369)   Rampe LED V1 (by tony8369) EmptyDim 16 Nov 2014 - 14:27

Rampe LED V1 (by tony8369) 148999 très bonne initiative! !!!!!!!! Rampe LED V1 (by tony8369) 244405
Revenir en haut Aller en bas
cyrilou06460

Rampe LED V1 (by tony8369) Subadu10
cyrilou06460

Masculin
Nombre de messages : 2666
Localisation : 06 Le Bar Sur Loup
Date d'inscription : 08/11/2012

Rampe LED V1 (by tony8369) Empty
MessageSujet: Re: Rampe LED V1 (by tony8369)   Rampe LED V1 (by tony8369) EmptyDim 16 Nov 2014 - 15:12

J'ai mon arduino à la maison et j'aimerai m'en servir pour dimmer un balast de neon T5 en 0-10v je sais pas si c'est gouable ?
Revenir en haut Aller en bas
avalon22

Rampe LED V1 (by tony8369) Juvani10
avalon22

Masculin
Nombre de messages : 1414
Localisation : 22
Date d'inscription : 26/04/2012

Rampe LED V1 (by tony8369) Empty
MessageSujet: Re: Rampe LED V1 (by tony8369)   Rampe LED V1 (by tony8369) EmptyDim 16 Nov 2014 - 15:49

Il te faudra transformer le signal 0-5V de ton arduino en 0-10V

Un petit lien (en anglais) qui devrait t'aider : lien
Revenir en haut Aller en bas
Contenu sponsorisé




Rampe LED V1 (by tony8369) Empty
MessageSujet: Re: Rampe LED V1 (by tony8369)   Rampe LED V1 (by tony8369) Empty

Revenir en haut Aller en bas

Rampe LED V1 (by tony8369)
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Discus tout simplement :: LE MATERIEL :: Bricolage-
Sauter vers:
