 osmoseur + capteur de niveau pour arrèt auto

Aller en bas
AuteurMessage
olidev

osmoseur + capteur de niveau pour arrèt auto Gamate10


Nombre de messages : 22
Localisation : DUNKERQUE
Date d'inscription : 02/05/2017

osmoseur + capteur de niveau pour arrèt auto Empty
MessageSujet: osmoseur + capteur de niveau pour arrèt auto   osmoseur + capteur de niveau pour arrèt auto EmptySam 13 Mai 2017 - 11:41

http://www.aquatechnics.fr/osmoseur-aquarium-400gpd.html

J'ai déjà eu des osmoseurs mais j'ai toujours du surveiller les niveaux d'eau lors du remplissage (un peu chiant quand même),là j'aimearai investir dans ce type d'osmoseur avec un capteur ou autre pour que la cuve s'arrète à un niveau déterminé.
Si quelqu'un peut m'aider à ce sujet ou me montrer comment vous procédez je suppose que vous ne surveillez pas vos cuves lors du remplissage

Merci
Revenir en haut Aller en bas
CoCo14

osmoseur + capteur de niveau pour arrèt auto Admini11
CoCo14

Féminin
Nombre de messages : 13583
Age : 51
Localisation : Ouistreham, Calvados
Date d'inscription : 15/03/2010

osmoseur + capteur de niveau pour arrèt auto Empty
MessageSujet: Re: osmoseur + capteur de niveau pour arrèt auto   osmoseur + capteur de niveau pour arrèt auto EmptySam 13 Mai 2017 - 13:45

Bonjour,
si tu fouilles un peu les sujets sur le forum, tu trouveras le système "chasse d'eau"...
ce message surtout pour te prévenir, Aquatechnics est fermé ! surtout pas de commande... Wink

_________________
osmoseur + capteur de niveau pour arrèt auto Signat11
Revenir en haut Aller en bas
ledoc

osmoseur + capteur de niveau pour arrèt auto Oeuf10
ledoc

Masculin
Nombre de messages : 92
Age : 27
Localisation : 57
Date d'inscription : 02/05/2017

osmoseur + capteur de niveau pour arrèt auto Empty
MessageSujet: Re: osmoseur + capteur de niveau pour arrèt auto   osmoseur + capteur de niveau pour arrèt auto EmptySam 13 Mai 2017 - 18:13

regarde sur mon post, on y voit l'osmoseur d'un membre avec un micro controller, sa peut peut être te donner une piste supplémentaire à exploiter pour l'automatisation de ton osmoseur.
Revenir en haut Aller en bas
franckr

osmoseur + capteur de niveau pour arrèt auto Juvani10
franckr

Masculin
Nombre de messages : 801
Age : 48
Localisation : charente
Date d'inscription : 27/04/2013

osmoseur + capteur de niveau pour arrèt auto Empty
MessageSujet: Re: osmoseur + capteur de niveau pour arrèt auto   osmoseur + capteur de niveau pour arrèt auto EmptySam 13 Mai 2017 - 19:14

il y a plusieurs solutions tout dépends comment est équipé ton osmoseur de base

-avec transfo il est possible de mettre électrovanne + contacteur a flotteur
le contacteur déclenche l'électrovanne qui coupe l'eau

osmoseur + capteur de niveau pour arrèt auto Oi-ac010
osmoseur + capteur de niveau pour arrèt auto Capteu12

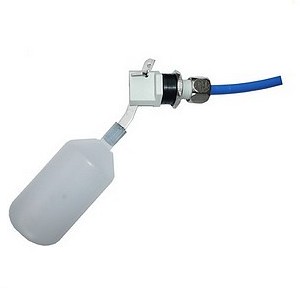

-simple flotteur prévu pour, ça marche, mais l'inconvénient est que l'eau ne se coupe pas instantanément comme avec une électrovanne et tant que ça continu a pissoter ta conductivité monte en flèche, c'est pour cette raison que j'ai abandonné ce système

osmoseur + capteur de niveau pour arrèt auto Flotte10


-vanne shut - off tu a des plans de montage sur le fofo
pour moi même inconvénient que le flotteur la conductivité monte le temps que le circuit se coupe c'est pas instantané
osmoseur + capteur de niveau pour arrèt auto Auto-s10

_________________
osmoseur + capteur de niveau pour arrèt auto 20160412
http://franck-discus-fishroom.blog4ever.com/
Revenir en haut Aller en bas
olidev

osmoseur + capteur de niveau pour arrèt auto Gamate10


Nombre de messages : 22
Localisation : DUNKERQUE
Date d'inscription : 02/05/2017

osmoseur + capteur de niveau pour arrèt auto Empty
MessageSujet: Re: osmoseur + capteur de niveau pour arrèt auto   osmoseur + capteur de niveau pour arrèt auto EmptySam 13 Mai 2017 - 19:21

Merci des réponses cool
donc le mieux c'est électrovanne et contacteur si je comprends bien
j'ai jeté un oeil sur ton post aussi ledoc certain schéma c'est l'usine à gaz lol
le switch basse pression çà sert à quoi ?
Revenir en haut Aller en bas
ledoc

osmoseur + capteur de niveau pour arrèt auto Oeuf10
ledoc

Masculin
Nombre de messages : 92
Age : 27
Localisation : 57
Date d'inscription : 02/05/2017

osmoseur + capteur de niveau pour arrèt auto Empty
MessageSujet: Re: osmoseur + capteur de niveau pour arrèt auto   osmoseur + capteur de niveau pour arrèt auto EmptySam 13 Mai 2017 - 19:46

Usine à gaz oui mais la sa deviens du bon montage d'osmoseur avec limite une fonction senseo Razz
Revenir en haut Aller en bas
olidev

osmoseur + capteur de niveau pour arrèt auto Gamate10


Nombre de messages : 22
Localisation : DUNKERQUE
Date d'inscription : 02/05/2017

osmoseur + capteur de niveau pour arrèt auto Empty
MessageSujet: Re: osmoseur + capteur de niveau pour arrèt auto   osmoseur + capteur de niveau pour arrèt auto EmptySam 13 Mai 2017 - 20:26

c'est sur
Revenir en haut Aller en bas
dgouyette

osmoseur + capteur de niveau pour arrèt auto Gamate10
dgouyette

Masculin
Nombre de messages : 41
Age : 42
Localisation : Tours
Date d'inscription : 20/12/2016

osmoseur + capteur de niveau pour arrèt auto Empty
MessageSujet: Re: osmoseur + capteur de niveau pour arrèt auto   osmoseur + capteur de niveau pour arrèt auto EmptySam 13 Mai 2017 - 21:09

Pour info, voici les pièces que j'ai utilisé pour réaliser le montage :

Digiten Alimentation d'arrivée d'eau électrovanne à branchement rapide CC 12 V 1/4"  (6.75 €)

https://www.amazon.fr/gp/product/B016MP1HX0/ref=oh_aui_detailpage_o07_s00?ie=UTF8&psc=1

Liqoo® 60W Halogène Transformateur Electronique Adaptateur Driver Transfo 220V-240V vers AC 12V pour Ampoules Halogènes ou LED AC 12V Travail Tension : 10W - 45W (9.99 €)

https://www.amazon.fr/gp/product/B019MMSLSY/ref=oh_aui_detailpage_o09_s00?ie=UTF8&psc=1

Vertical Liquide Capteur De Niveau D'eau Acier Inoxydable Interrupteur À Flotteur 12cm Long (10€57)
https://www.amazon.fr/gp/product/B00EZDJXQA/ref=oh_aui_detailpage_o00_s00?ie=UTF8&psc=1

le tout branché dans une bidon de 120 litres acheté chez Leroy merlin. (on peut également en trouver sur Amazon : https://www.amazon.fr/gp/product/B00GB3TXZ8/ref=oh_aui_detailpage_o03_s00?ie=UTF8&psc=1)
Chauffé et ventilé pour les changements d'eau c'est vraiment pratique. Toujours de l'eau prête  !
Revenir en haut Aller en bas
franckr

osmoseur + capteur de niveau pour arrèt auto Juvani10
franckr

Masculin
Nombre de messages : 801
Age : 48
Localisation : charente
Date d'inscription : 27/04/2013

osmoseur + capteur de niveau pour arrèt auto Empty
MessageSujet: Re: osmoseur + capteur de niveau pour arrèt auto   osmoseur + capteur de niveau pour arrèt auto EmptySam 13 Mai 2017 - 21:54

le switch basse pression sert a couper l'alimentation en eau via un seconde électrovanne pour éviter de faire tourner les pompes booster sans un minimum d'eau qui arrive ce qui les grillerais rapidement

par exemple si quelqu'un tire de l'eau sur le même circuit la pression chute sur l'osmoseur.

j'avoue ca deviens usine a gaz mais avec 5500l d'eau dans la fishroom on est obligé d'automatiser un minimum, et au final quand on a compris c'est tout con.

_________________
osmoseur + capteur de niveau pour arrèt auto 20160412
http://franck-discus-fishroom.blog4ever.com/
Revenir en haut Aller en bas
didier77270

osmoseur + capteur de niveau pour arrèt auto Juvani10
didier77270

Masculin
Nombre de messages : 893
Age : 49
Localisation : seine et marne
Date d'inscription : 13/12/2009

osmoseur + capteur de niveau pour arrèt auto Empty
MessageSujet: Re: osmoseur + capteur de niveau pour arrèt auto   osmoseur + capteur de niveau pour arrèt auto EmptyMer 31 Mai 2017 - 20:48

Moi j utilise simplement un mécanisme de chasse d eau pour mes 2 cuves , il suffit simplement de percer la cuve avec un foret à étage .
La chasse d eau est vendu avec les joints pour pincer la cuve à la sortie je mets un raccord gardena et il existe de simple raccord qui se branche sur n'importe quel osmoseur, plus de débordement.
Revenir en haut Aller en bas
olidev

osmoseur + capteur de niveau pour arrèt auto Gamate10


Nombre de messages : 22
Localisation : DUNKERQUE
Date d'inscription : 02/05/2017

osmoseur + capteur de niveau pour arrèt auto Empty
MessageSujet: Re: osmoseur + capteur de niveau pour arrèt auto   osmoseur + capteur de niveau pour arrèt auto EmptyJeu 1 Juin 2017 - 22:02

ok je pense que je vais m'orienter vers le capteur de niveau avec l'électrovanne à l'arrivée d'eau, comment se raccorde tout çà par contre (on utilise le transfo de la pompe booster pour alimenter l'électrovanne et le capteur)?Faut-il couper le cablage initial?
Revenir en haut Aller en bas
olidev

osmoseur + capteur de niveau pour arrèt auto Gamate10


Nombre de messages : 22
Localisation : DUNKERQUE
Date d'inscription : 02/05/2017

osmoseur + capteur de niveau pour arrèt auto Empty
MessageSujet: Re: osmoseur + capteur de niveau pour arrèt auto   osmoseur + capteur de niveau pour arrèt auto EmptyLun 7 Mai 2018 - 22:48

Faut-il mettre un transfo pour l'arrét de l'osmoseur ou doit-on mettre un autre transfo svp ?
Revenir en haut Aller en bas
franckr

osmoseur + capteur de niveau pour arrèt auto Juvani10
franckr

Masculin
Nombre de messages : 801
Age : 48
Localisation : charente
Date d'inscription : 27/04/2013

osmoseur + capteur de niveau pour arrèt auto Empty
MessageSujet: Re: osmoseur + capteur de niveau pour arrèt auto   osmoseur + capteur de niveau pour arrèt auto EmptyMer 9 Mai 2018 - 6:28

il faut faire comme avec un interrupteur classique sur le cordon d'alimentation de la pompe c'est le plus simple
sinon un boitier de controle qui va tout piloter
complet 55e sur aliexpress avec les electrovannes tds metre compteur d'eau ect ect

_________________
osmoseur + capteur de niveau pour arrèt auto 20160412
http://franck-discus-fishroom.blog4ever.com/
Revenir en haut Aller en bas
olidev

osmoseur + capteur de niveau pour arrèt auto Gamate10


Nombre de messages : 22
Localisation : DUNKERQUE
Date d'inscription : 02/05/2017

osmoseur + capteur de niveau pour arrèt auto Empty
MessageSujet: Re: osmoseur + capteur de niveau pour arrèt auto   osmoseur + capteur de niveau pour arrèt auto EmptyMer 9 Mai 2018 - 11:06

Merci de ta réponse j'ai été sur ALI tu trouves facilement les membranes mais pour le reste c'est la misère
On ne peut pas taper le nom des articles on ne trouve rien
Si ça ne te dérange pas, tu pourrais me mettre les liens pour que je puisse jeter un oeil et commander:
-Electrovanne + interrupteur(capteur de niveau ou flotteur je suppose)
-boitier de commande complet

En te remerciant
PS: tu parles anglais courremment pour les désignations articles ?
Revenir en haut Aller en bas
franckr

osmoseur + capteur de niveau pour arrèt auto Juvani10
franckr

Masculin
Nombre de messages : 801
Age : 48
Localisation : charente
Date d'inscription : 27/04/2013

osmoseur + capteur de niveau pour arrèt auto Empty
MessageSujet: Re: osmoseur + capteur de niveau pour arrèt auto   osmoseur + capteur de niveau pour arrèt auto EmptyMer 9 Mai 2018 - 23:52

https://fr.aliexpress.com/item/ZJ-LCD-F7-meter-digital-display-controller-LCD-flow-sensor-valve-pressure-switch-conductiviy-probe-for/32829516461.html?spm=a2g0s.13010208.99999999.312.qeKSFN

_________________
osmoseur + capteur de niveau pour arrèt auto 20160412
http://franck-discus-fishroom.blog4ever.com/
Revenir en haut Aller en bas
franckr

osmoseur + capteur de niveau pour arrèt auto Juvani10
franckr

Masculin
Nombre de messages : 801
Age : 48
Localisation : charente
Date d'inscription : 27/04/2013

osmoseur + capteur de niveau pour arrèt auto Empty
MessageSujet: Re: osmoseur + capteur de niveau pour arrèt auto   osmoseur + capteur de niveau pour arrèt auto EmptyMer 9 Mai 2018 - 23:53

https://fr.aliexpress.com/wholesale?catId=0&initiative_id=SB_20180509135241&SearchText=contacteur+de+niveau

_________________
osmoseur + capteur de niveau pour arrèt auto 20160412
http://franck-discus-fishroom.blog4ever.com/
Revenir en haut Aller en bas
