Ce projet a pu aboutir grâce aux nombreux sites accueillants et conviviaux où j’ai pu puiser les expériences et avis. Merci à vous tous. Juste retour, si jugé intéressant, toute duplication, même partielle est évidement autorisée avec plaisir, mais formellement interdite pour usage commercial et tout aussi interdit pour ces sites – essentiellement francophones - verrouillés par mot de passe ou inscription obligatoire. N’hésitez pas à me faire parvenir votre feedback. Merci.
je vous propose une viste guidée, chapitre par chapitre, des solutions trouvées et validées pour rendre viable ce projet.


à+

Oups60


Chapitre 1 : mon concept

Içi : http://discusentreamis.1fr1.net/t12385-sensation-d-immensite-chapitre-1-mon-concept

Chapitre 2 : le bâtiment


Le chantier a démarré en octobre 2010
Les fondations....
sensation d'immensité : chapitre 2 : le batiment Image011
L’annexe en mauvais état sera démolie en fin de chantier et sera remplacée par une terrasse. Les remblais sous dalle de sol sont réalisés avec du sable stabilisé à 100 kg de ciment par M3. Les couches de maximum 30 cm d’épaisseur sont compactées mécani-quement.
La dalle, d’une épaisseur de 15 cm, comprend 2 nappes de treillis métalliques 150/150/8/8. Sous la zone de l’aquarium, elle a une épaisseur de 20 cm avec 3 nappes de treillis métalliques. Le tout a été calculé par un ingénieur en bâtiment pour supporter 6.000kilos à l’endroit de l’aquarium


sensation d'immensité : chapitre 2 : le batiment Base10

Un tuyau de vidange en diamètre 110 ( gros tuyau du fond) sevira pour l'évacuation de l'eau via un puisard. Les vidanges seront dirigées vers l'égout via le tuyau de 40.de devant.

Le rectangle visible au milieu & à droite correspond au renfort de la future dalle pour supporter le poid de l'aquarium.

Novembre 2010, on coule le béton en passant par le dessus du toit
sensation d'immensité : chapitre 2 : le batiment Image012


sensation d'immensité : chapitre 2 : le batiment Image013

sensation d'immensité : chapitre 2 : le batiment Image014



On lisse,

sensation d'immensité : chapitre 2 : le batiment Image015


et hop, on obtient une belle surface.

sensation d'immensité : chapitre 2 : le batiment Image016

Non, non, l’ensemble n’est pas seulement destiné à mon aquarium. drunken Je dois partager la surface avec deux pièces à vivre.

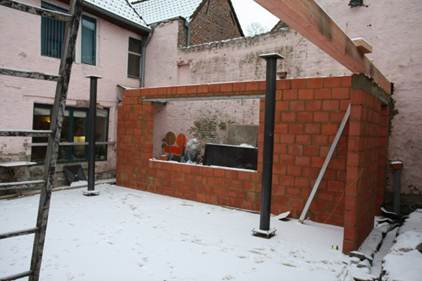

Les murs montent.
Il neige sur Tournai :
sensation d'immensité : chapitre 2 : le batiment Image017
sensation d'immensité : chapitre 2 : le batiment Img_5710



On se dépêche de monter la toiture plateforme
sensation d'immensité : chapitre 2 : le batiment Image018

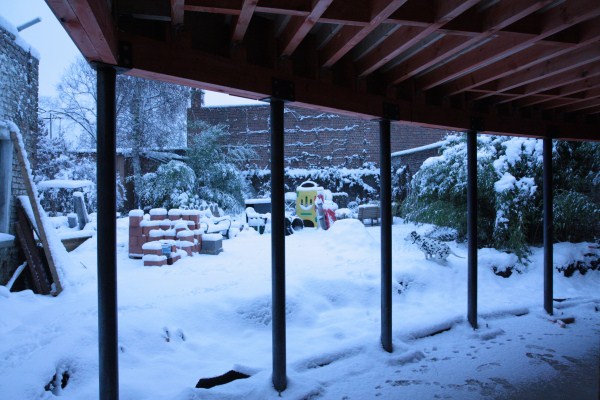

Le bâtiment est couvert. l’aspect ressemble maintenant à ceci :

sensation d'immensité : chapitre 2 : le batiment Img_5910

sensation d'immensité : chapitre 2 : le batiment Img_5912

sensation d'immensité : chapitre 2 : le batiment Image019

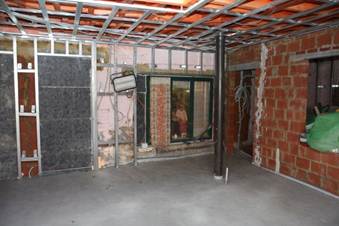

Préparation à la pose du Gyproc :
sensation d'immensité : chapitre 2 : le batiment Image020


Pose du gyproc et de l’électricité :
sensation d'immensité : chapitre 2 : le batiment Image021

Les semaines défilent, le chantier progresse bien.

Finitions extérieures : préparation avant la pose du crépi :
sensation d'immensité : chapitre 2 : le batiment Image022

En mars 2011, les châssis sont posés :
sensation d'immensité : chapitre 2 : le batiment Image023


Après 6 mois de chantier, on approche du but.

Le mur mitoyen, finalement en trop mauvais état, a dû être doublé, ce qui a mangé 20cm que j’ai dû décompter de la largeur de l’aquarium. Au lieu des 90cm prévus initialement, ce dernier se contentera de 70cm.
Pour l’aquarium, la dimension de l’ouverture dans le mur du séjour est de longueur de 10 blocs ( /- 300 cm), d’une hauteur du niveau inférieur de l’ouverture à partir de la dalle de 3 blocs ( /- 60 cm brut). La hauteur de l’ouverture est de 7 blocs ( /- 140 cm).
sensation d'immensité : chapitre 2 : le batiment Image024

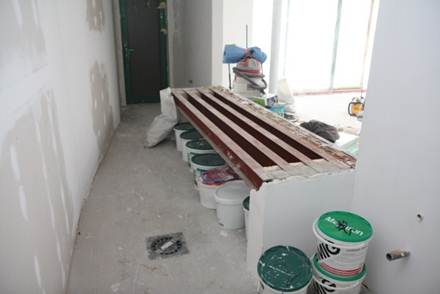

L’aquarium sera supporté par 4 poutrelles IPE 140 de 300 cm de longueur. Elles sont placées sur deux murets de 70 cm de longueur et dont la hauteur totale est de 3 blocs ( /- 60 cm brut).
sensation d'immensité : chapitre 2 : le batiment Image025
Le puisard est posé au sol. Le tuyau de vidange est visible à droite dans le mur.

Avril 2011, on peut enfin penser à construire l’aquarium.


……. Suite au chapitre 3 : l’ossature métallique de l’aquarium
Revenir en haut Aller en bas
mike59

sensation d'immensité : chapitre 2 : le batiment Modera11
mike59

Masculin
Nombre de messages : 11781
Age : 39
Localisation : Audenge (33)
Date d'inscription : 19/08/2008

sensation d'immensité : chapitre 2 : le batiment Empty
MessageSujet: Re: sensation d'immensité : chapitre 2 : le batiment   sensation d'immensité : chapitre 2 : le batiment EmptyLun 11 Avr 2011 - 19:36

vraiment terrible!!!!!!!


bravo pour le boulot deja accompli!
Revenir en haut Aller en bas
seb12

sensation d'immensité : chapitre 2 : le batiment Modera11
seb12

Masculin
Nombre de messages : 9763
Age : 48
Localisation : Rodez
Date d'inscription : 12/06/2007

sensation d'immensité : chapitre 2 : le batiment Empty
MessageSujet: Re: sensation d'immensité : chapitre 2 : le batiment   sensation d'immensité : chapitre 2 : le batiment EmptyLun 11 Avr 2011 - 20:20

sensation d'immensité : chapitre 2 : le batiment 212719

_________________
Seb12
Revenir en haut Aller en bas
crevette56

sensation d'immensité : chapitre 2 : le batiment Oeuf10


Masculin
Nombre de messages : 88
Age : 46
Localisation : morbihan
Date d'inscription : 16/01/2011

sensation d'immensité : chapitre 2 : le batiment Empty
MessageSujet: Re: sensation d'immensité : chapitre 2 : le batiment   sensation d'immensité : chapitre 2 : le batiment EmptyLun 11 Avr 2011 - 20:37


fantastique cheers
Revenir en haut Aller en bas
perfred

sensation d'immensité : chapitre 2 : le batiment Juvani10
perfred

Masculin
Nombre de messages : 511
Age : 56
Localisation : sud de la saone et loire
Date d'inscription : 20/11/2010

sensation d'immensité : chapitre 2 : le batiment Empty
MessageSujet: Re: sensation d'immensité : chapitre 2 : le batiment   sensation d'immensité : chapitre 2 : le batiment EmptyLun 11 Avr 2011 - 20:39


sacré chantier !
Revenir en haut Aller en bas
framen

sensation d'immensité : chapitre 2 : le batiment Domina10
framen

Masculin
Nombre de messages : 10732
Age : 52
Localisation : Fiennes
Date d'inscription : 26/01/2010

sensation d'immensité : chapitre 2 : le batiment Empty
MessageSujet: Re: sensation d'immensité : chapitre 2 : le batiment   sensation d'immensité : chapitre 2 : le batiment EmptyLun 11 Avr 2011 - 20:45

Un chantier de grande envergure !
Vivement la suite ! sensation d'immensité : chapitre 2 : le batiment 593891
Revenir en haut Aller en bas
gabovet

sensation d'immensité : chapitre 2 : le batiment Juvani10
gabovet

Masculin
Nombre de messages : 1151
Age : 45
Localisation : Toulouse
Date d'inscription : 10/03/2011

sensation d'immensité : chapitre 2 : le batiment Empty
MessageSujet: Re: sensation d'immensité : chapitre 2 : le batiment   sensation d'immensité : chapitre 2 : le batiment EmptyLun 11 Avr 2011 - 20:49

bounce la suite!!!
Revenir en haut Aller en bas
symphi68

sensation d'immensité : chapitre 2 : le batiment Alevin10
symphi68

Masculin
Nombre de messages : 419
Age : 41
Localisation : alsace
Date d'inscription : 20/01/2010

sensation d'immensité : chapitre 2 : le batiment Empty
MessageSujet: Re: sensation d'immensité : chapitre 2 : le batiment   sensation d'immensité : chapitre 2 : le batiment EmptyLun 11 Avr 2011 - 20:53

il va effectivement y avoir du monde sur ce post!!!on sera peut etre invités pour s'y baigner sensation d'immensité : chapitre 2 : le batiment 159538 en tout cas cela promet d'etre une evolution tres constructive .... sensation d'immensité : chapitre 2 : le batiment 593891 je pense que lorsqu'il sera en eau tu soufflera enfin car il y a du taf mais quand passion tu nous tiens......
Revenir en haut Aller en bas
zondu80

sensation d'immensité : chapitre 2 : le batiment Juvani10
zondu80

Masculin
Nombre de messages : 1349
Age : 32
Localisation : amiens
Date d'inscription : 12/03/2010

sensation d'immensité : chapitre 2 : le batiment Empty
MessageSujet: Re: sensation d'immensité : chapitre 2 : le batiment   sensation d'immensité : chapitre 2 : le batiment EmptyLun 11 Avr 2011 - 21:17

superbe l'avancement etape par etape
Revenir en haut Aller en bas
oups60

sensation d'immensité : chapitre 2 : le batiment Alevin10
oups60

Masculin
Nombre de messages : 161
Localisation : tournai - belgique
Date d'inscription : 18/10/2010

sensation d'immensité : chapitre 2 : le batiment Empty
MessageSujet: Re: sensation d'immensité : chapitre 2 : le batiment   sensation d'immensité : chapitre 2 : le batiment EmptyLun 11 Avr 2011 - 21:31

merci
le but des "chapitres" est double :
pouvoir zaper certains selon les attentes spécifiques sans devoir dérouler de trop multiples pages,
mais aussi me permettre de paufiner mes infos....
car après plus de deux ans de surf et tests divers, je suis enfin passé au stade de la réalition.... ce qui va impliquer parfois un certain délai, le temps que je concrétise mes options.
oups6M
Revenir en haut Aller en bas
XAVIER10

sensation d'immensité : chapitre 2 : le batiment Juvani10
XAVIER10

Masculin
Nombre de messages : 1385
Age : 45
Localisation : Troyes dans l'Aube
Date d'inscription : 23/08/2010

sensation d'immensité : chapitre 2 : le batiment Empty
MessageSujet: Re: sensation d'immensité : chapitre 2 : le batiment   sensation d'immensité : chapitre 2 : le batiment EmptyLun 11 Avr 2011 - 22:24

superbe ton agrandissement , j'adore lemélange du contemporain et de l'ancien . Very Happy
Revenir en haut Aller en bas
Didiafanch

sensation d'immensité : chapitre 2 : le batiment Adulte10
Didiafanch

Masculin
Nombre de messages : 6993
Age : 48
Localisation : Troyes (10)
Date d'inscription : 12/10/2010

sensation d'immensité : chapitre 2 : le batiment Empty
MessageSujet: Re: sensation d'immensité : chapitre 2 : le batiment   sensation d'immensité : chapitre 2 : le batiment EmptyMer 13 Avr 2011 - 7:44

beau chantier, beau projet, vivement la suite ! sensation d'immensité : chapitre 2 : le batiment 593891
Revenir en haut Aller en bas
nico das

sensation d'immensité : chapitre 2 : le batiment Alevin10
nico das

Masculin
Nombre de messages : 192
Age : 41
Localisation : aveyron
Date d'inscription : 08/03/2010

sensation d'immensité : chapitre 2 : le batiment Empty
MessageSujet: Re: sensation d'immensité : chapitre 2 : le batiment   sensation d'immensité : chapitre 2 : le batiment EmptyJeu 14 Avr 2011 - 17:55

vivement la suite
Revenir en haut Aller en bas
gabovet

sensation d'immensité : chapitre 2 : le batiment Juvani10
gabovet

Masculin
Nombre de messages : 1151
Age : 45
Localisation : Toulouse
Date d'inscription : 10/03/2011

sensation d'immensité : chapitre 2 : le batiment Empty
MessageSujet: Re: sensation d'immensité : chapitre 2 : le batiment   sensation d'immensité : chapitre 2 : le batiment EmptyJeu 14 Avr 2011 - 22:11

Si je ne me trompe pas, t'avais mentionné que ton BAC allé avoir un seul côté en verre, puis le reste en plaques, etc.
Cela veux dire que tu n'auras pas accès visuel depuis la petite "salle technique", si j'ai bien compris les photos.

Alors, comment vas-tu faire? je pense qu'il va être nécessaire no? ou tu le feras de l'autre côté?

sensation d'immensité : chapitre 2 : le batiment 782580
Revenir en haut Aller en bas
backfred

sensation d'immensité : chapitre 2 : le batiment Modera11
backfred

Masculin
Nombre de messages : 4791
Age : 41
Localisation : Rives (38) 30km de Grenoble
Date d'inscription : 27/09/2006

sensation d'immensité : chapitre 2 : le batiment Empty
MessageSujet: Re: sensation d'immensité : chapitre 2 : le batiment   sensation d'immensité : chapitre 2 : le batiment EmptyJeu 14 Avr 2011 - 23:23

superbe projet!!
ça promet d'être sacrément beau!!!
Revenir en haut Aller en bas
titi1960

sensation d'immensité : chapitre 2 : le batiment Juvani10
titi1960

Masculin
Nombre de messages : 1071
Age : 61
Localisation : 77 dammartin en goele
Date d'inscription : 06/02/2010

sensation d'immensité : chapitre 2 : le batiment Empty
MessageSujet: Re: sensation d'immensité : chapitre 2 : le batiment   sensation d'immensité : chapitre 2 : le batiment EmptyVen 15 Avr 2011 - 11:24

sensation d'immensité : chapitre 2 : le batiment 212719
Revenir en haut Aller en bas
hamsterj

sensation d'immensité : chapitre 2 : le batiment Subadu10
hamsterj

Masculin
Nombre de messages : 2734
Age : 46
Localisation : Couvet (Neuchâtel - Suisse)
Date d'inscription : 06/09/2010

sensation d'immensité : chapitre 2 : le batiment Empty
MessageSujet: Re: sensation d'immensité : chapitre 2 : le batiment   sensation d'immensité : chapitre 2 : le batiment EmptySam 16 Avr 2011 - 7:43

drunken Superbe projet et début de réalisation !

Vivement la suite... sensation d'immensité : chapitre 2 : le batiment 76765

A+

Céd.
Revenir en haut Aller en bas
oups60

sensation d'immensité : chapitre 2 : le batiment Alevin10
oups60

Masculin
Nombre de messages : 161
Localisation : tournai - belgique
Date d'inscription : 18/10/2010

sensation d'immensité : chapitre 2 : le batiment Empty
MessageSujet: Re: sensation d'immensité : chapitre 2 : le batiment   sensation d'immensité : chapitre 2 : le batiment EmptyLun 25 Avr 2011 - 8:49

.....
la suite au chapitre 3 : la structure métallique
içi : http://discusentreamis.1fr1.net/t12464-sensation-d-immensite-chapitre-3-l-ossature-metallique
Revenir en haut Aller en bas
Contenu sponsorisé




sensation d'immensité : chapitre 2 : le batiment Empty
MessageSujet: Re: sensation d'immensité : chapitre 2 : le batiment   sensation d'immensité : chapitre 2 : le batiment Empty

Revenir en haut Aller en bas

sensation d'immensité : chapitre 2 : le batiment
Revenir en haut
Page 1 sur 1

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Discus tout simplement :: LE MATERIEL :: Les bacs-
Sauter vers:
