Aquarium 2000

je suit votre conversation, Thierry,
je me demande qu'est ce que l'aquarium 2000 fera de plus que le montage que je réalise en ce moment et qui contrôle, le chauffage, les niveaux, les éléctrovannes de remplissages, la pompe booster de l'osmoseur... etc ?

ERIC62 a écrit:

Ben franchement j'ai longtemps hesité sur le basse tension. En 220Vac c'était une evidence vu les prix.... Mais vu qu'il est "enterré", donc non visible, et que je maitrise pas le vieillissement j'ai préférer me faire mal sur ce post et pas risquer de sentir la saucisse grillé un de ces jours.... Donc j'ai fais cet effort en pur perte, alors bon j'ai un basse tension Dupla , et j'éspére jamais a avoir a tester la basse tension.................

C'est super cool si tu peux regarder.

Donc, le relais statique pour le câble chauffant est soudé idem que les autres.

Didiafanch a écrit:

je suit votre conversation, Thierry,
je me demande qu'est ce que l'aquarium 2000 fera de plus que le montage que je réalise en ce moment et qui contrôle, le chauffage, les niveaux, les éléctrovannes de remplissages, la pompe booster de l'osmoseur... etc ?

Ah, ah Il contrôle le Ph et le Co2 avec une électro-vanne.

(Co2 que je n'utilise plus)



Sur l'afficheur, tu as le jour, l'heure, la température qui s'alterne avec le Ph et la puissance en % du combiné de chauffage.

Il a aussi un buzzer ( ça fait du bruit trop même ! ) du coup, je l'ai neutralisé.
Surtout qu'à chaque fois, c'est la nuit qu'il se met en fonctionnement s'il y a un paramètre qui passe en-dessous de ceux programmés.

donc pour résumer, tu ne te sers plus de grand chose...

Didiafanch a écrit:

donc pour résumer, tu ne te sers plus de grand chose...

Ben si justement.

La température.
Le contrôle des combinés de chauffage.
Le contrôle du câble chauffant.
Le Ph.
L'éclairage avant du bac et
l'éclairage arrière.

Ben j'avoue que je comprend rien....



S'il est branché comme les autres (points rouges), il se retrouve donc a gerer le groupe froid (voir ? et pistes en transparence).
Il devrait au moins être sur le point vert....

Mais si c'est ça il alimente par fermeture comme pour le groupe froid et fait donc chauffer le cable quand il devrait l'éteindre et inversement..... Je t'avoue que je suis complétement paumé là...

je me moquais un peu....
le pH c'est un indicateur mais tu n'a plus de contrôle CO² c'est bien ça ?
la température, idem ? ou cela intégre les thermostas (avec sondes dans le bac j'imagine)?
l'éclairage: contrôle de la durée "minuterie" et possibilité d'alllumage/extinction progressif ?

Didiafanch a écrit:

je me moquais un peu....
le pH c'est un indicateur mais tu n'a plus de contrôle CO² c'est bien ça ?
la température, idem ? ou cela intégre les thermostas (avec sondes dans le bac j'imagine)?
l'éclairage: contrôle de la durée "minuterie" et possibilité d'alllumage/extinction progressif ?

Oui pour le contrôle du Ph sans le réglage du Co2 (ne sert à rien ce Co2).
Oui, il y a bien sur une sonde pour la température.
Oui, éclairage: contrôle de la durée "minuterie"
Non, pas de possibilité d'allumage/extinction progressif. En plus, il faudrait des ballasts gradables.

Le détail /Ici

Eric, je vais le démonter pour m'assurer des connexions ! Me souviens plus exactement !

Bon, après vérification et après mettre pris une chtouille ! J'aurais du le débrancher

Il faut bel et bien le souder sur les points verts.

Citation :

Oui pour le contrôle du Ph sans le réglage du Co2 (ne sert à rien ce Co2).

Citation :

Bon, après vérification et après mettre pris une chtouille ! J'aurais du le débrancher

Il faut bel et bien le souder sur les points verts.

Un grand merci à toi de t'être enm....r à demonter pour moi.

Le truc c'est que je vais pas plus t'embéter, mais..... Ben je comprend toujours pas.
Ou plutot je comprend que ca chauffe y'a bien du jus qui passe..... Mais puisqu'en theorie à la sortie du normalement ouvert (c'est le cas de notre sortie de relais stat) tu as le groupe froid....

Ben là t'injecte bien le jus vers le cordon, mais il est normalement destiné au groupe froid..... En gros tu chauffe ton sol quand il faudrait refroidir..... Je dis pas que c'est ca mais j'essaye de comprendre, tu suis mon raisonnement ?

ERIC62 a écrit:

Citation :

Oui pour le contrôle du Ph sans le réglage du Co2 (ne sert à rien ce Co2).

Citation :

Le Co2 incommode les discus.

Citation :

Bon, après vérification et après mettre pris une chtouille ! J'aurais du le débrancher

Il faut bel et bien le souder sur les points verts.

Un grand merci à toi de t'être enm....r à demonter pour moi.

Le truc c'est que je vais pas plus t'embéter, mais..... Ben je comprend toujours pas.
Ou plutot je comprend que ca chauffe y'a bien du jus qui passe..... Mais puisqu'en theorie à la sortie du normalement ouvert (c'est le cas de notre sortie de relais stat) tu as le groupe froid....

Ben là t'injecte bien le jus vers le cordon, mais il est normalement destiné au groupe froid..... En gros tu chauffe ton sol quand il faudrait refroidir..... Je dis pas que c'est ca mais j'essaye de comprendre, tu suis mon raisonnement ?

Soit destiné au groupe froid soit au cordon chauffant.
C'est une question de programmation sur son visuel à l'écran c'est tout.

Heu ... (qu'est-ce que tu me fais gamberger ...) il y a sur le visuel de la programmation un endroit ou tu mets la température.

C'est toujours bon la réflexion....

Alors oui je suis tout a fait d'accord on choisi dans le soft, ca je savais. Sauf que "physiquement" le relais chauffage et branché en normalement fermé.



Sur le schéma, tout est représenté au repos..... Et quand tout les relais sont à 0, sur les bornes 4 et 3 du K3 on a bien un fil, donc du courant même relais au repos. Donc en réalité.... le cpu envoi un signal au relais qui change d'état, bête et méchant, comme on a choisi Cordon chauffant dans le soft, le relais est sollicité pour "couper" le jus. Et ben comme on l'a branché, il envoi du jus.

Sur un relais meca on a des bornes normalement fermé, et d'autres normalement ouverte. L'auteur utilise uniquement les secondes sur toutes les sorties sauf dans le cas du K3 puisque la sortie normalement ouverte et offerte au groupe froid....Et la normalement fermé au cordon...... En résumé je comprend bien que l'on choisi Groupe Froid ou Cordon chauffant pour que le cpu sache quoi faire des infos de la sonde... Mais le relais n'a pas d'"intelligence" et peu pas devenir a fermeture ou a ouverture par une info du ccpu....

D'ailleurs on peut aussi demander l’arrêt des filtres (le choix dans le soft sert peut être juste à ca), ce qui prouve bien que l'automate va "couper" le courant et pas en envoyer avec cette sortie du relais.

Bon j’arrête de t'embêter. Je vais faire le montage et tester avec une bête ampoule, si elle s’allume pas au démarrage pour "chauffer" ben je redémonte pour remettre le meca en espérant que ca provoque pas de beug.....Et pis d'abord dans la modif il préconise pas de statique à ce niveau Alors j'y colle un procès moi

ERIC62 a écrit:

C'est toujours bon la réflexion....

Je vais faire le montage et tester avec une bête ampoule, si elle s’allume pas au démarrage pour "chauffer" ben je redémonte pour remettre le meca en espérant que ca provoque pas de beug.....Et pis d'abord dans la modif il préconise pas de statique à ce niveau Alors j'y colle un procès moi

Ah, en voilà une très bonne idée

T'inquiète, tu peu démonter, dé souder autant de fois que tu veux, il n'y aura pas de bug.

J'attends tes essais.

Bon, bac en eau, filtres en marche, chauffage aussi....

J'ai décidé de tester mon aqua 2000, et pour cause c'est lui qui est sensé piloté tout car j'ai fait l’acquisition de l'équipement (chauffage etc....) en conséquence.

Après des premiers essais ce matin avec notamment les chauffages qui sont pilotés correctement (pas encore le câble chauffant Thierry, patience )....... Ben ça marche pas, ou plus... Jusque là ca avais l'air bien pourtant, enfin je l'avais déja testé rapidement y'a 6-7 ans mais bon, ca rassurai.

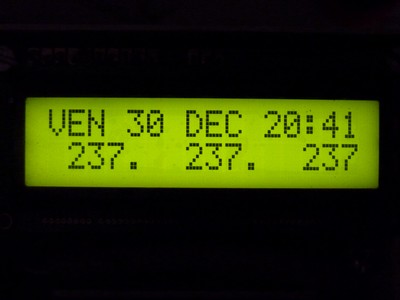

Après quelques heures avec PC et quelques heures encore seul, il s'est planté en affichant ça :




Je sais pas si ça te parle Thierry, moi aprés avoir cherché notamment sur d'autres sites sans succès j'suis pas loin de jeter l'éponge. N'étant pas électronicien va t'en trouver ce qui m...de.

Alors pour être clair jusqu'au bout et donner des précisions.

Aucune puissance de branché pour le moment (j'ai débranché les chauffages pour le moment afin d’éviter que le relais statique chauffe inutilement pendant la monté en température du bac), juste les capteurs avec Ph désactivé (car pas étalonné encore).

L'heure indiqué n'est pas la bonne mais celle à laquelle le problème est intervenu.

Si on éteint et redémarre, le système repart avec en prime la bonne heure, tout seul comme un grand mais rebug aprés quelques minutes......

PS: Je précise aussi que c'est pas un soucis d'afficheur car la connection au systéme est impossible dans ce cas, il est vraiment buggé.

Donc, maintenant, il te faut trouver le bug !

Cela peut provenir des sondes. Tout ce qui est branché sur les prises d'alimentation ne posent pas de problème.

Qu'est-ce qui est branché ? pas la sonde Ph Ok

La sonde de température, elle est connectée ?
Fait l'essai sans car elle a peut-être pu prendre l'humidité (c'est souvent)

Sinon, tu as pu ne pas réaliser une soudure correctement. (ce qui m'était arrivé)
237. ne m'est jamais arrivé !

Alors... Hier le bug est arrivé 3 fois de suite juste avant mon message, j'ai rebooté une nouvelle fois avant d'aller me coucher et jusqu’à maintenant plus de probs. Ce qui m’inquiète car c'est une panne intermittente non résolue, ce qu'il y'a de pire a mes yeux, et que je peux pas aller plus en avant pour le moment.

J'ai pensé à tout, l'afficheur pourrait être une source mais sans lui dur de voir le défaut. La sonde de température oui elle est branché mais je l'ai isolé avec un vernis de tropicalisation électronique, j'ai tartiné une couche de silicone, et j'ai fais un petit moule en tôle avec cire de démoulage et je l'ai moulé dans de la résine de protection en remontant sur 10cm de câble..... Je sais que rien n'est infaillible mais là ca me semble pas possible.... Cette résine est validée, utilisé seule, comme protection antidéflagrante sur les sondes elec que l'on plonge dans les cuves de carburant...

Aprés la sonde Ph est encore branché mais désactivé sur le PC, non étalonné elle crée un défaut permanent.

L'afficheur je l'ai brandouiller et maintenant il est à la verticale (horizontale pendant les bugs), je me dis qu'il peut y avoir un problème sur les poussoirs. Il coulissent mal, sont trés mal fixé et ont tendance à rester coincer. Je vais aller jusqu'au branchement de toutes les sortie et sondes, on verra bien.

Mais sans avoir de nouveau le soucis je donne pas cher du système, la survie de mes poissons en dépend. Mais j'en suis malade a l'idée de m'être casser le c.. pour rien, même si c'était y'a longtemps maintenant.

Non, les poussoirs, c'est pas possible. C'est oui ou non.
L'afficheur idem.
Alors que la sonde Ph = défaut, c'est normal !

Fait ce que je t'ai dit en Mp si tu n'y arrive pas.
Pour moi, c'est rien de rien mais il faut tomber dessus.

Carte additionnel I2C pour l’automate aquarium 2000

Celle-ci permet de commandé les ballasts fluos ou alimentation pour éclairage led’s via leurs entées 1 à 10 volts  afin de simulé l’aube et le crépuscule.
Cette carte utilise le PCF8591P qui fournis une tension de 0 à 5 volts suivi de l’ampli OP LM324N (1/4 utilisé) qui amplifie de 0 à 10 volts.
Le PCF8591P a aussi 4 entrees qui peuvent etre ulitilidé pour d’autre fonctions (non utilisé)
Schéma

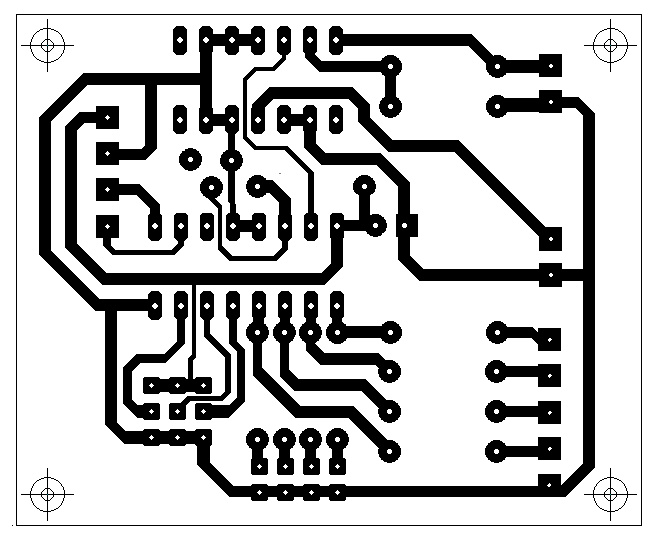

Circuit imprimé



Implantation


Vue par transparence


Nomenclature

Résistances :
R1 - 2,49K
R2 à R6 – 31,6K
R7 à R11 – 10,0K
Condensateur
C1 – 100nF
Circuit intégrés
IC1 – LM336
IC2 – PCF8591P
IC3 – LM324




[/code]

pour la programmation, je laisse le soin aux programmeurs confirmé de ce chargé des modifs du programme de l'µP et du logiciel PC, je ne suis pas informaticien, les adresses de la carte sont de choix, une nouvelle vie et fonction pour aqua2000

version tout opto sauf distributeur de nourriture

Bonjour, ce doit être pas mal.
Perso, je l'ais démonté. Trop de mise en rad suite à des perturbations électriques que je n'ai jamais pu éliminer.

personnellement, le mien fonctionne parfaitement bien, par contre les connexion I2C sont aux plus court, carte PH-mètre dans le même boitier ainsi que le clavier / affichage, et la sonde température dans l"aspiration de la pompe avec un T et un câble de 50 cm ce qui évite les perturbations

l

@+

Ok, ce n'est pas bête du tout.
Merci pour l'astuce.

j'ai fait de même pour la sonde PH et cela fonctionne parfaitement
avec des vannes avant et après pour isolé si besoin
