MessageSujet: ARTICLE Nettoyage/Aspiration du Gravier   ARTICLE Nettoyage/Aspiration du Gravier EmptyDim 17 Mar 2013 - 15:37

ASPIRATION DU GRAVIER AVEC LE RECYCLAGE DE L’EAU
Publié dans le N°40 de la revue L'AQUARIUM A LA MAISON.
Présentation
ARTICLE Nettoyage/Aspiration du Gravier Asp110

Celui-ci vous permettra de nettoyer votre gravier sans vous soucier de l’élimination de l’eau contenant les impuretés. Ce nettoyage installé et réalisé en quelques minutes ne sera plus une corvée avec cette aspiration que vous aurez fabriquée de vous-même, celle-ci est des plus simple et avec un petit budget.

Description
- Une ancienne pompe (dans ce cas une mj 750 l/h).
- Du tuyau cristal de 12 mm (environ 1 m 20).
- Deux chaussettes pour les skimmers de piscines (7.32 € pour 4 chaussettes) servent à retenir
les petites feuilles dans les skimmers.
- Deux attaches pour la fermeture des sacs de congélation.
- De la ouate 300 x 200 mm.
- Une grille plastique, maille de 5, 180 x 100 mm. (dans tout magasin de bricolage)
- 15 cm de fil laiton, du fil de téléphone fera très bien l’affaire. (en jaune sur la photo)
- Une boite plastique ronde de 40 mm de diamètre x 60 mm environ de préférence
transparente ou une ancienne boite de nourriture à poissons et vous coupez le filetage.
- Du tube électrique pvc de 16 mm x 30 mm.
- De la colle pvc.
- Une feuille de rhodoïd de 140 x 150 mm en librairie.
- Une boite plastique d’environ 100 mm x 80 mm avec un bouchon vissant.
(surtout ne pas choisir une boite plus petite en diamètre)
- Deux raccords mâles en plastique pour tuyau d’arrosage ou de goutte à goutte pour jardin.
(de préférence un droit et un coudé à 45°)
- Un raccord femelle.
- De la mousse grosse pour filtration épaisseur 40 mm environ.
- Un interrupteur à pied entre votre pompe et votre prise.

ARTICLE Nettoyage/Aspiration du Gravier Asp210

Fabrication des pièces

Le Filtre :
Commençons par former la grille en cylindre, il vous faut la coudre avec le fil de laiton.

ARTICLE Nettoyage/Aspiration du Gravier Asp310
ARTICLE Nettoyage/Aspiration du Gravier Asp410

Coupez une longueur de 20 cm de tuyau cristal et introduisez le tuyau dans la grille.

ARTICLE Nettoyage/Aspiration du Gravier Asp510

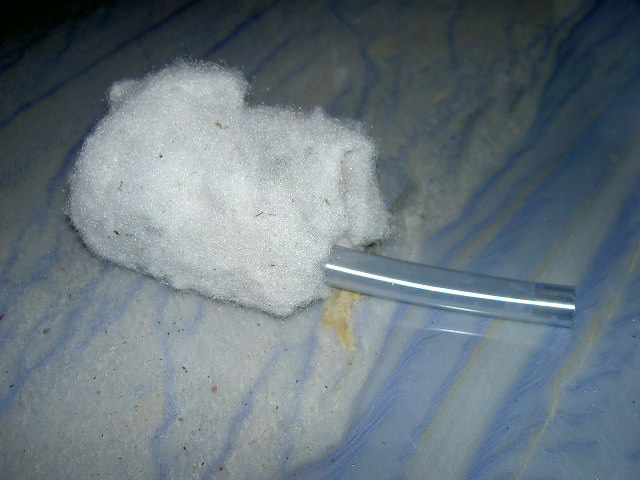

Enroulez la ouate autour de la grille.

ARTICLE Nettoyage/Aspiration du Gravier Asp610

Recouvrez l’ensemble des deux chaussettes.

ARTICLE Nettoyage/Aspiration du Gravier Asp710
ARTICLE Nettoyage/Aspiration du Gravier Asp810
Fixez les chaussettes avec l’attache sur le tuyau cristal.

La Cloche :
ARTICLE Nettoyage/Aspiration du Gravier Asp910

Maintenant fabriquons la cloche d’aspiration. Il vous faut une boite si possible transparente d’environ 40 mm x 60 mm, à défaut une boite de nourriture Tetramin en coupant le filetage.
Vous percerez un trou et collerez le tube pvc de 16 mm.

ARTICLE Nettoyage/Aspiration du Gravier Asp1110

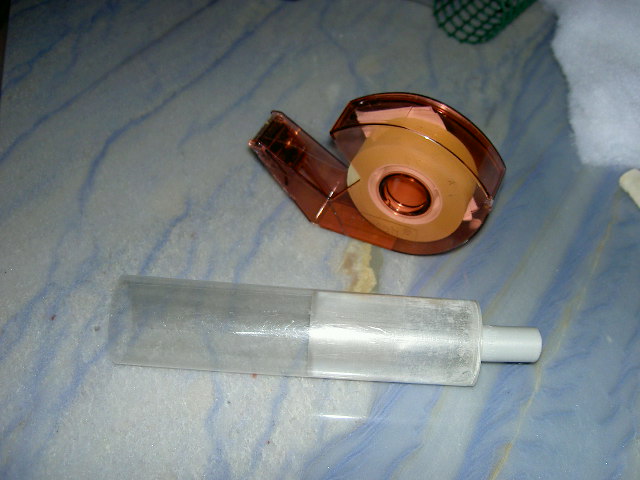

La feuille de rhodoïd sera simplement scotchée à votre convenance, vous pourrez l’ajuster en hauteur suivant l’aspiration pour ne pas remonter du gravier.

Le filtre (en fonction) :
ARTICLE Nettoyage/Aspiration du Gravier Dsc00210

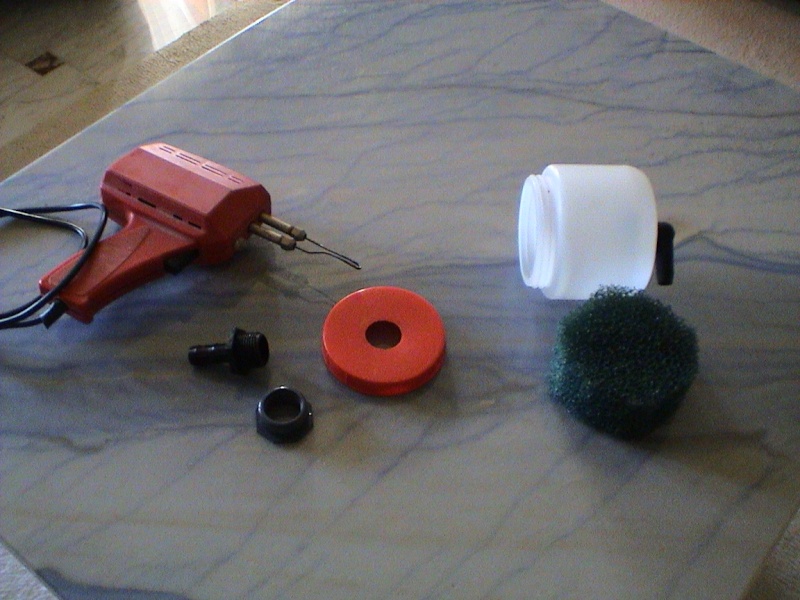

Percer un trou dans la boite et le couvercle (avec un fer à souder, c’est plus facile).
Scier le raccord femelle en deux pour réaliser les écrous.
Visser un raccord avec son écrou sur la boite et le couvercle.
Couper la mousse au diamètre de la boite.

ARTICLE Nettoyage/Aspiration du Gravier Dsc00210

ARTICLE Nettoyage/Aspiration du Gravier Pict2910

La boite avec sa mousse découpée et les deux raccords fixés.

ARTICLE Nettoyage/Aspiration du Gravier Pict2911

Détails des raccords.

ARTICLE Nettoyage/Aspiration du Gravier Pict2912
Détail du couvercle.

Conclusion : Les plus grosses impuretés restent dans le filtre et les plus fines dans la ouate.

La Sécurité : n’oubliez pas, la chance n’arrive qu’aux autres.

ARTICLE Nettoyage/Aspiration du Gravier Asp1210

Il ne vous restera plus qu’à mettre l’attache restante sur le fil de la pompe en réalisant une boucle pour retenir la goutte d’eau toujours inévitable ce qui vous évitera de faire déclencher votre différentiel de 30 ma. Bien entendu, vous aurez vérifié que votre aquarium est bien relié à la terre avant de mettre les doigts dans votre eau.

L’Installation

ARTICLE Nettoyage/Aspiration du Gravier Asp1410

Mettre le filtre sur le rejet de la pompe.

ARTICLE Nettoyage/Aspiration du Gravier Asp13b10

ARTICLE Nettoyage/Aspiration du Gravier Asp1710

Emboîtez la cloche sur le tuyau cristal, lui-même sur le filtre et la pompe
Branchez l’interrupteur à pied.
Il vous faudra certainement déboîter le tuyau sur la pompe pour l’amorcer.

ARTICLE Nettoyage/Aspiration du Gravier Asp1810

Au travail, pour mon 500 litres, je mets approximativement un quart d’heure.

Conclusion

Voici une aspiration et nettoyage de votre gravier facile à réaliser avec un petit budget.

Suivant la puissance de votre pompe il vous sera facile d’ajuster la hauteur de la cloche pour ne pas aspirer de gravier.

Il ne vous restera plus qu’à nettoyer la ouate et les chaussettes (que je n'utilise plus, le filtre va beaucoup mieux)

L’auteur ne pourra être tenu responsable de quelque dommage que ce soit résultant de la consultation ou de la réalisation.

Réalisé par Thierry.
Revenir en haut Aller en bas
idan

ARTICLE Nettoyage/Aspiration du Gravier Alevin10
idan

Masculin
Nombre de messages : 146
Age : 37
Localisation : marseille
Date d'inscription : 26/02/2013

ARTICLE Nettoyage/Aspiration du Gravier Empty
MessageSujet: Re: ARTICLE Nettoyage/Aspiration du Gravier   ARTICLE Nettoyage/Aspiration du Gravier EmptyMer 20 Mar 2013 - 1:29

Cool un bricolage ou j'aurais bien envie de m'essayer un de ces 4.

Très bon article comme toujours. ARTICLE Nettoyage/Aspiration du Gravier 593891


Revenir en haut Aller en bas
Thierry

ARTICLE Nettoyage/Aspiration du Gravier Adulte10
Thierry

Masculin
Nombre de messages : 5807
Age : 61
Localisation : l'Ardèche
Date d'inscription : 17/11/2007

ARTICLE Nettoyage/Aspiration du Gravier Empty
MessageSujet: Re: ARTICLE Nettoyage/Aspiration du Gravier   ARTICLE Nettoyage/Aspiration du Gravier EmptyMer 20 Mar 2013 - 9:02

Merci
Si tu as des questions ...
Revenir en haut Aller en bas
idan

ARTICLE Nettoyage/Aspiration du Gravier Alevin10
idan

Masculin
Nombre de messages : 146
Age : 37
Localisation : marseille
Date d'inscription : 26/02/2013

ARTICLE Nettoyage/Aspiration du Gravier Empty
MessageSujet: Re: ARTICLE Nettoyage/Aspiration du Gravier   ARTICLE Nettoyage/Aspiration du Gravier EmptyMer 20 Mar 2013 - 11:04

et bien le problème est que la plupart des pompes ont une entrée différente sous forme de grille et qui ne permettent pas d 'y raccorder un tuyau mais bon je pense qu'en cherchant un peu...


Sinon tu m'as appris ce qu'était une feuille de rodhoïd !

Je me demandais juste la colle pvc, on peut en mettre dans l'aqua sans danger ?

Sinon pour les raccords sur la petite boîte, j'ai pas très bien vu ce que tu as scié et comment?
et comment as tu fixer tout ça ? colle ?
Revenir en haut Aller en bas
Thierry

ARTICLE Nettoyage/Aspiration du Gravier Adulte10
Thierry

Masculin
Nombre de messages : 5807
Age : 61
Localisation : l'Ardèche
Date d'inscription : 17/11/2007

ARTICLE Nettoyage/Aspiration du Gravier Empty
MessageSujet: Re: ARTICLE Nettoyage/Aspiration du Gravier   ARTICLE Nettoyage/Aspiration du Gravier EmptyMer 20 Mar 2013 - 12:14

Oui, il n'y a pas de problème pour la colle pvc.

De petite boite, tu veux dire le filtre au couvercle rouge ?
Il n'y a pas de collage, c'est du montage avec des raccords pvc vissant.
Revenir en haut Aller en bas
Fresh1

ARTICLE Nettoyage/Aspiration du Gravier Subadu10
Fresh1

Masculin
Nombre de messages : 4257
Age : 43
Localisation : 21000 Dijon
Date d'inscription : 01/03/2007

ARTICLE Nettoyage/Aspiration du Gravier Empty
MessageSujet: Re: ARTICLE Nettoyage/Aspiration du Gravier   ARTICLE Nettoyage/Aspiration du Gravier EmptyMer 20 Mar 2013 - 15:24

Très bon article !!!!! ARTICLE Nettoyage/Aspiration du Gravier 593891
Merci Thierry pour le partage Wink
Revenir en haut Aller en bas
idan

ARTICLE Nettoyage/Aspiration du Gravier Alevin10
idan

Masculin
Nombre de messages : 146
Age : 37
Localisation : marseille
Date d'inscription : 26/02/2013

ARTICLE Nettoyage/Aspiration du Gravier Empty
MessageSujet: Re: ARTICLE Nettoyage/Aspiration du Gravier   ARTICLE Nettoyage/Aspiration du Gravier EmptyMer 20 Mar 2013 - 15:54

C'est bon à savoir ! on peut utiliser de la colle pvc ! moi je croyais que cétait siliconne seulement !

oui je parlais sur le bouchon rouge, mais je pense pouvoir m'en sortir !

L'idée est cool !
Merci
Revenir en haut Aller en bas
Thierry

ARTICLE Nettoyage/Aspiration du Gravier Adulte10
Thierry

Masculin
Nombre de messages : 5807
Age : 61
Localisation : l'Ardèche
Date d'inscription : 17/11/2007

ARTICLE Nettoyage/Aspiration du Gravier Empty
MessageSujet: Re: ARTICLE Nettoyage/Aspiration du Gravier   ARTICLE Nettoyage/Aspiration du Gravier EmptyMer 20 Mar 2013 - 16:07

idan a écrit:
C'est bon à savoir ! on peut utiliser de la colle pvc ! moi je croyais que cétait siliconne seulement !

oui je parlais sur le bouchon rouge, mais je pense pouvoir m'en sortir !

Tu as ci-dessous les explications pour faire les raccords. J'utilise un écrou que je scie en deux pour la boite et le couvercle, 5 mm d'épaisseur suffise amplement pour bien serrer.
" Percer un trou dans la boite et le couvercle (avec un fer à souder, c’est plus facile).
Scier le raccord femelle en deux pour réaliser les écrous.
Visser un raccord avec son écrou sur la boite et le couvercle. "

Avec la photo ARTICLE Nettoyage/Aspiration du Gravier Dsc00210
Revenir en haut Aller en bas
biotop

ARTICLE Nettoyage/Aspiration du Gravier Gamate10
biotop

Masculin
Nombre de messages : 31
Age : 44
Localisation : Lille
Date d'inscription : 18/03/2013

ARTICLE Nettoyage/Aspiration du Gravier Empty
MessageSujet: Re: ARTICLE Nettoyage/Aspiration du Gravier   ARTICLE Nettoyage/Aspiration du Gravier EmptyMer 20 Mar 2013 - 17:39

Mais c'est de la balle Shocked
je vais m'en faire un ARTICLE Nettoyage/Aspiration du Gravier 244405
Merci ARTICLE Nettoyage/Aspiration du Gravier 593891
