avalon22

Rampe LED V2 - Page 2 Juvani10
avalon22


Masculin
Nombre de messages : 1821
Localisation : 22
Date d'inscription : 26/04/2012

Rampe LED V2 - Page 2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 - Page 2 EmptyMer 3 Sep 2014 - 0:35

Le shéma :
Rampe LED V2 - Page 2 Ldd10
La résistance protège les leds en cas de défaillance du signal PWM (sur les cartes Coralux les résistances sont intègrées)

Pour le nombre de leds par LDD, il faut diviser la tension de l'alim par celle des leds pour obtenir le nombre de leds...
Les leds que j'utilise demandent 3.2V (au moins) avec 750mA MAXIMUM (donc un LDD-700H délivrant 700mA c'est parfait).
Le calcul :
48V / 3.2V = 15 LEDs

Donc on doit pouvoir mettre 15 leds mais 13 ou 14 sera plus raisonnable (avec 3 LDD pour 45 leds j'aurai quelques leds de rechange en cas de problème).

NB : l'image originale du circuit sur laquelle j'ai rajouter quelques leds en série pour que ce soit plus clair (meilleure définition)  >> lien
Revenir en haut Aller en bas
tony8369

Rampe LED V2 - Page 2 Alevin10
tony8369


Nombre de messages : 155
Localisation : lyon
Date d'inscription : 31/07/2013

Rampe LED V2 - Page 2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 - Page 2 EmptySam 6 Sep 2014 - 13:35

merci encore pour tes conseil avalon Wink
Revenir en haut Aller en bas
avalon22

Rampe LED V2 - Page 2 Juvani10
avalon22


Masculin
Nombre de messages : 1821
Localisation : 22
Date d'inscription : 26/04/2012

Rampe LED V2 - Page 2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 - Page 2 EmptyDim 26 Oct 2014 - 0:25

Quelques photos du travail du jour : je m'y suis remis !
Rampe LED V2 - Page 2 Img_2019
Collage des règles et des renforts...
Rampe LED V2 - Page 2 Img_2020
...puis perçage de quelques aérations.

Demain je coupe ce qui dépasse puis ponçage.

La suite prochainement !
Revenir en haut Aller en bas
avalon22

Rampe LED V2 - Page 2 Juvani10
avalon22


Masculin
Nombre de messages : 1821
Localisation : 22
Date d'inscription : 26/04/2012

Rampe LED V2 - Page 2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 - Page 2 EmptyDim 26 Oct 2014 - 12:07

Rampe LED V2 - Page 2 Img_2021
Rampe coupée et poncée !
Revenir en haut Aller en bas
CoCo14

Rampe LED V2 - Page 2 Admini11
CoCo14


Féminin
Nombre de messages : 13629
Age : 56
Localisation : Ouistreham, Calvados
Date d'inscription : 15/03/2010

Rampe LED V2 - Page 2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 - Page 2 EmptyDim 26 Oct 2014 - 12:28



bon boulot, du pro, et hâte de voir le final ! Rampe LED V2 - Page 2 593891

ça sent Halloween chez toi dis-donc Rampe LED V2 - Page 2 Images?q=tbn:ANd9GcScGSQIgKXPm5zorASmGHVoh4YKA9R6tvPem3atHDMpWtoyYVnDOQ

_________________
Rampe LED V2 - Page 2 Signat11
Revenir en haut Aller en bas
avalon22

Rampe LED V2 - Page 2 Juvani10
avalon22


Masculin
Nombre de messages : 1821
Localisation : 22
Date d'inscription : 26/04/2012

Rampe LED V2 - Page 2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 - Page 2 EmptyDim 26 Oct 2014 - 16:08

ça sent surtout la bonne soupe !

J'ai récolté mes dernières courges, potirons et potimarrons vendredi (plus de 100kg) : ça fait de très bons poids pour maintenir les collages sous pression !

Sinon j'attaque le changement d'eau hebdomadaire pendant que le fer à souder chauffe...
Revenir en haut Aller en bas
avalon22

Rampe LED V2 - Page 2 Juvani10
avalon22


Masculin
Nombre de messages : 1821
Localisation : 22
Date d'inscription : 26/04/2012

Rampe LED V2 - Page 2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 - Page 2 EmptyLun 27 Oct 2014 - 21:54


Rampe LED V2 - Page 2 Img_2022
Étamage des 45 LEDs blanc pur fait... Reste plus que 65 autres LEDs à faire Very Happy

Détail de l'opération : à droite c'est fait !
Rampe LED V2 - Page 2 Img_2023
Revenir en haut Aller en bas
tony8369

Rampe LED V2 - Page 2 Alevin10
tony8369


Nombre de messages : 155
Localisation : lyon
Date d'inscription : 31/07/2013

Rampe LED V2 - Page 2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 - Page 2 EmptyVen 31 Oct 2014 - 18:53

me rappel des souvenir ^^
Revenir en haut Aller en bas
avalon22

Rampe LED V2 - Page 2 Juvani10
avalon22


Masculin
Nombre de messages : 1821
Localisation : 22
Date d'inscription : 26/04/2012

Rampe LED V2 - Page 2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 - Page 2 EmptyVen 31 Oct 2014 - 19:16

Ce we je commence à coller les LEDs sur le support, ensuite, restera plus qu'à étamer puis souder quelques fils...

Et de ton côté, tu n'as pas attaquer la V2 ? Satisfait de la V1 (croissance des plantes, rendu...)?
Revenir en haut Aller en bas
tony8369

Rampe LED V2 - Page 2 Alevin10
tony8369


Nombre de messages : 155
Localisation : lyon
Date d'inscription : 31/07/2013

Rampe LED V2 - Page 2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 - Page 2 EmptyVen 31 Oct 2014 - 20:19

c'est vrai que je n'est pas poster :/

alors je suis passer a la V1.5 lol et pour l'instant oui pleinement satisfait (juste les réglage pour que les mélange blanc chaud/froid et lune un peut dure a réglé)
j'ai donc 3 règle de maçon de 1.22M avec 30 blanc, 15 blanc chaud et 5 (25000K pour la lune)
Rampe LED V2 - Page 2 960862photo1
Rampe LED V2 - Page 2 828459photo2

le rendu avec le bac Rampe LED V2 - Page 2 8018
Rampe LED V2 - Page 2 277440photo11

pour la pousse des plantes je vient juste de les mettre (environ 1 mois) donc dure de te dire pour l'instant
Revenir en haut Aller en bas
avalon22

Rampe LED V2 - Page 2 Juvani10
avalon22


Masculin
Nombre de messages : 1821
Localisation : 22
Date d'inscription : 26/04/2012

Rampe LED V2 - Page 2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 - Page 2 EmptySam 1 Nov 2014 - 18:44

Du bon boulot visiblement !
N'hésite pas à poster les détails de ton bricolage : c'est la config parfaite pour ce lancer dans le DIY !

En regardant les détails justement, j'ai noté beaucoup de condensation sur ta vitre de protection : en ce moment je me prends un peu la tête pour éviter les gouttelettes sur le plexi de protection. J'espère qu'avec une légère pente cela réduira le problème...

Et une petite question pour finir : tes 5 LEDs lunaires n'éclairent pas trop ? (Je n'ai pas encore bien décidé comment j'allais gérer ça).

Sinon collage en cours, 3/4 de fait cheers
Revenir en haut Aller en bas
avalon22

Rampe LED V2 - Page 2 Juvani10
avalon22


Masculin
Nombre de messages : 1821
Localisation : 22
Date d'inscription : 26/04/2012

Rampe LED V2 - Page 2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 - Page 2 EmptySam 1 Nov 2014 - 20:05

Rampe LED V2 - Page 2 Img_2024
Après une après midi à poncer, nettoyer et coller, c'est fait !!!

"Plus qu'à" câbler tout ça... mais afin de préserver mon CAF ça attendra Rampe LED V2 - Page 2 505626
Revenir en haut Aller en bas
jey

Rampe LED V2 - Page 2 Alevin10
jey


Masculin
Nombre de messages : 349
Age : 40
Localisation : hautes alpes (gap)
Date d'inscription : 19/04/2012

Rampe LED V2 - Page 2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 - Page 2 EmptyDim 2 Nov 2014 - 10:48

Rampe LED V2 - Page 2 871194 tu les a coller avec quoi? J'avais envie d'essayer avec du mastic colle , tu cannais ce produit?
Revenir en haut Aller en bas
tony8369

Rampe LED V2 - Page 2 Alevin10
tony8369


Nombre de messages : 155
Localisation : lyon
Date d'inscription : 31/07/2013

Rampe LED V2 - Page 2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 - Page 2 EmptyDim 2 Nov 2014 - 14:12

avalon22 a écrit:
Du bon boulot visiblement !
N'hésite pas à poster les détails de ton bricolage : c'est la config parfaite pour ce lancer dans le DIY !

En regardant les détails justement, j'ai noté beaucoup de condensation sur ta vitre de protection : en ce moment je me prends un peu la tête pour éviter les gouttelettes sur le plexi de protection. J'espère qu'avec une légère pente cela réduira le problème...

Et une petite question pour finir : tes 5 LEDs lunaires n'éclairent pas trop ? (Je n'ai pas encore bien décidé comment j'allais gérer ça).

Sinon collage en cours, 3/4 de fait cheers

je ferrai un post sur ma rampe alors si sa peut aidé Wink

oui il y a beaucoup de condensation faudrait que j’essaie de mettre une petite cale a l 'arrière pour que sa "coule" a voir

pour les leds lunaires, oui sa éclaire trop même a 1% je trouve sa trop fort il en faudrait 10 je pense pour pouvoir mieux les géré

jolie travail avec tout ces leds tu arrive a t'y retrouver ? ^^ tu les colles avec quoi ? car moi elles sont tout vissé (belle galère de court circuit Rampe LED V2 - Page 2 580646 )
Revenir en haut Aller en bas
avalon22

Rampe LED V2 - Page 2 Juvani10
avalon22


Masculin
Nombre de messages : 1821
Localisation : 22
Date d'inscription : 26/04/2012

Rampe LED V2 - Page 2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 - Page 2 EmptyDim 2 Nov 2014 - 18:09

C'est bien ce que je pensais pour les 3W en lunaires... Je vais probablement mettre des 1W (4 ou 5 pas plus : augmenter leur nombre ne réduira pas leur intensité lumineuse, les LDD sont là pour ça).

Pour coller les LEDs, j'utilise ça : lien

Sinon câblage en cours et effectivement, c'est pas évident de s'y retrouver ! Heureusement, j'ai une bonne mémoire... geek

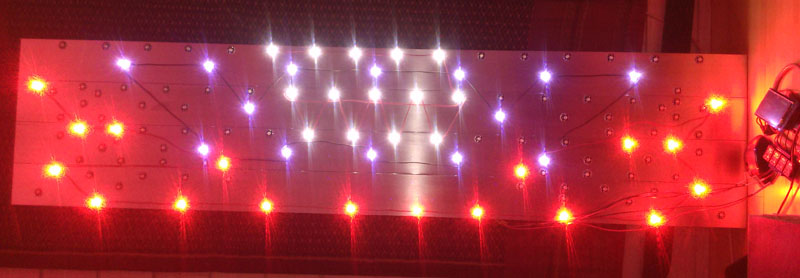

Premier test : 14 blancs purs, 14 blancs "ice" et 18 rouges 620-630nm
Rampe LED V2 - Page 2 Img_2025
Revenir en haut Aller en bas
tony8369

Rampe LED V2 - Page 2 Alevin10
tony8369


Nombre de messages : 155
Localisation : lyon
Date d'inscription : 31/07/2013

Rampe LED V2 - Page 2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 - Page 2 EmptyDim 2 Nov 2014 - 19:05

nickel deja un bon début ^^ les blancs ICE n'été pas pour la lune ?

j'ai fait des tests mes blanc chaud (15) a 1% éclaire moin que mes 25000K a 1% aussi. et je me rappel que quand j'avais mis les 20 sur un seul canal elle éclairé pas beaucoup donc je pense que sa doit jouer un peut non ?
Revenir en haut Aller en bas
avalon22

Rampe LED V2 - Page 2 Juvani10
avalon22


Masculin
Nombre de messages : 1821
Localisation : 22
Date d'inscription : 26/04/2012

Rampe LED V2 - Page 2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 - Page 2 EmptyDim 2 Nov 2014 - 19:52

Il peut y avoir des variations : ces 3W acceptent de 3.2 à 3.7V donc selon la config ça doit jouer. Faudra faire des tests...

Au début les "Ice" étaient bien pour la lune mais à cause de ce soucis d'intensité, je les utiliserai pour faire un lever de soleil sympa. Seul problème, j'ai 8 canaux pour seulement 6 dispos sur l'arduino : je vais devoir coupler 2 blancs purs et les rouges. Evil or Very Mad
Revenir en haut Aller en bas
tony8369

Rampe LED V2 - Page 2 Alevin10
tony8369


Nombre de messages : 155
Localisation : lyon
Date d'inscription : 31/07/2013

Rampe LED V2 - Page 2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 - Page 2 EmptyDim 2 Nov 2014 - 19:59

doit bien avoir un moyen de rajouter des canaux je pense !
Revenir en haut Aller en bas
avalon22

Rampe LED V2 - Page 2 Juvani10
avalon22


Masculin
Nombre de messages : 1821
Localisation : 22
Date d'inscription : 26/04/2012

Rampe LED V2 - Page 2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 - Page 2 EmptyDim 2 Nov 2014 - 22:33

J'ai un peu cherché... Pas trouvé Rampe LED V2 - Page 2 644933

Au pire je mettrai un deuxième arduino (celui que j'utilise pour mes tests par exemple) ce qui me permettra de rajouter 4 autres canaux Twisted Evil
Revenir en haut Aller en bas
stef44

Rampe LED V2 - Page 2 Juvani10
stef44


Nombre de messages : 514
Age : 38
Localisation : 44
Date d'inscription : 23/04/2012

Rampe LED V2 - Page 2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 - Page 2 EmptyLun 3 Nov 2014 - 13:43

Juste une question vous consommez combien du coup avec ce type de rampe ? Et en terme de tarif ça représente combien l'ensemble du matériel à acheter ?

Superbe boulot en tous cas Rampe LED V2 - Page 2 871194
Revenir en haut Aller en bas
avalon22

Rampe LED V2 - Page 2 Juvani10
avalon22


Masculin
Nombre de messages : 1821
Localisation : 22
Date d'inscription : 26/04/2012

Rampe LED V2 - Page 2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 - Page 2 EmptyLun 3 Nov 2014 - 17:53

Ma rampe fera un peu moins de 300W à pleine balle... mais il est probable qu'à aucun moment de la journée les 8 canaux soient au max. Je table sur une conso moyenne de 150W sur 12h (à la louche !).

Niveau tarif, j'en ai eu pour moins de 100€ pour les LEDs et la pâte thermique, 50€ pour les 2 alims, 50€ pour les plaques et les 8 LDD-700H, moins de 50€ pour l'arduino et tous ces accessoires et enfin 40€ pour les 4 règles de maçon...

Bref, 300€ pour une rampe LEDs de 300W et sa gestion électronique, je trouve ça raisonnable (la rampe l'est moins !).

Revenir en haut Aller en bas
stef44

Rampe LED V2 - Page 2 Juvani10
stef44


Nombre de messages : 514
Age : 38
Localisation : 44
Date d'inscription : 23/04/2012

Rampe LED V2 - Page 2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 - Page 2 EmptyLun 3 Nov 2014 - 19:36

Merci pour les infod ça va carrément du coup, je pense que je m'y mettrais quand j'aurais plus de temps de dispo
Revenir en haut Aller en bas
avalon22

Rampe LED V2 - Page 2 Juvani10
avalon22


Masculin
Nombre de messages : 1821
Localisation : 22
Date d'inscription : 26/04/2012

Rampe LED V2 - Page 2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 - Page 2 EmptyLun 3 Nov 2014 - 21:29

C'est clair qu'il vaut mieux pouvoir prendre son temps : je me rappelle avoir passé quelques nuits d'insomnies à faire des recherches avant de me lancer !
D'un autre côté, maintenant que je l'ai fait, cela me paraît presque enfantin ! Par contre pour une version complète du Jarduino, j'ai encore beaucoup à apprendre. study

NB 1 : on trouve l'arduino Mega en pack avec l'écran et son shield pour moins de 25€ livré + 1 à 2€ pour le module RTC, idem pour les sondes de températures (option)... Bref, c'est pas la ruine !

NB 2 : les LEDs que j'utilise sont chinoises mais très correctes. Les LEDs CREE ont un meilleur rendement mais je doute qu'économiquement cela soit rentable (sauf à vouloir garder la même installation pendant 20 ans).
Revenir en haut Aller en bas
avalon22

Rampe LED V2 - Page 2 Juvani10
avalon22


Masculin
Nombre de messages : 1821
Localisation : 22
Date d'inscription : 26/04/2012

Rampe LED V2 - Page 2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 - Page 2 EmptyDim 9 Nov 2014 - 2:47

Rampe LED V2 - Page 2 Dsc_6810
Soirée soudures : les leds sont câblées ! Rampe LED V2 - Page 2 603566


Une autre photo parce que je suis vraiment soulagé d'avoir passé cette étape (plus de 200 soudures)...
Rampe LED V2 - Page 2 Dsc_6811
Reste juste à percer pour passer les câbles d'alimentation des 5 derniers canaux et je peux attaquer les tests Rampe LED V2 - Page 2 877625
Revenir en haut Aller en bas
tony8369

Rampe LED V2 - Page 2 Alevin10
tony8369


Nombre de messages : 155
Localisation : lyon
Date d'inscription : 31/07/2013

Rampe LED V2 - Page 2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 - Page 2 EmptyDim 9 Nov 2014 - 11:13

Hâte de voir les test !
J en est mal a la tête rien de voir tout ces fils ^^
Revenir en haut Aller en bas
Contenu sponsorisé





Rampe LED V2 - Page 2 Empty
MessageSujet: Re: Rampe LED V2   Rampe LED V2 - Page 2 Empty

Revenir en haut Aller en bas

Rampe LED V2
Revenir en haut
Page 2 sur 7Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7  Suivant
 Sujets similaires
-
» Rampe led DIY
» rampe t5
» Rampe à LED
» rampe hqi
» rampe LED

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Discus tout simplement :: LE MATERIEL :: Bricolage-
Sauter vers:
