MessageSujet: Réalisation d’une Galerie sur rails   Réalisation d’une Galerie sur rails EmptyMer 17 Déc 2014 - 14:22

Réalisation d’une Galerie sur rails.  Aquarium à la maison n°49 janvier/février 2006

Mon aquarium étant disposé dans une niche et n’ayant qu’une très faible hauteur au-dessus du bac, j’ai pensé à cette solution.
J’ai réalisé la galerie en deux pièces.
Elle est réalisé avec des lames de bois stratifié pour parquet et glisse sur des profilés très facilement, sa manipulation et grandement facilité par sa légèreté.

Réalisation d’une Galerie sur rails Galeri10


Réalisation d’une Galerie sur rails Galeri11


Réalisation d’une Galerie sur rails Galeri12
(photo d’ensemble avec l’aquarium)


Réalisation d’une Galerie sur rails Galeri24

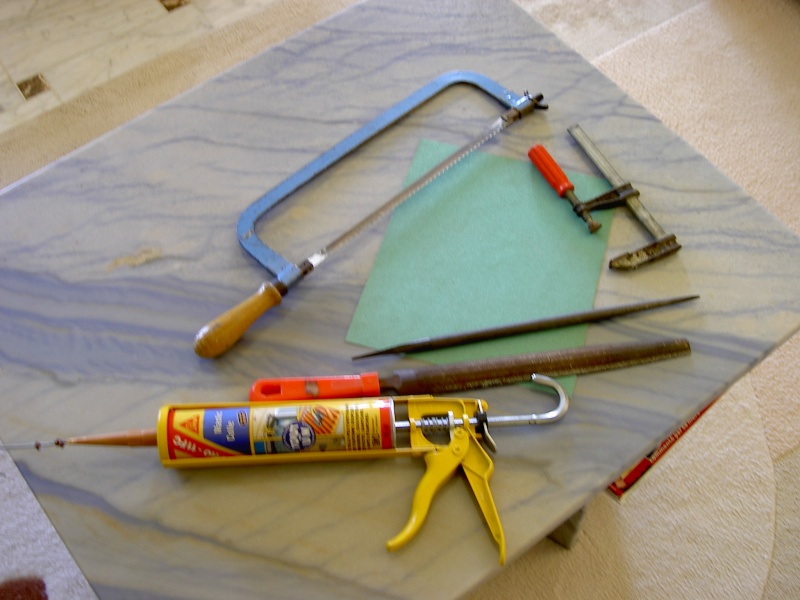

(photo des outils, scie à métaux, lime, papier de verre, cartouche sikaflex, petits serre-joints, profilé alu forme W, profilé plastique blanc)

Fourniture pour ma galerie de 135 x 65 x 10 :
Achat dans un magasin de bricolage du paquet de lames de bois pour revêtement de sol stratifié Photo GalerieLames (Ce sont des lames de 130 x 19 x 0.8 cm qui s’enclenchent entre-elles par rotation)
Du profilé alu (facultatif) pour assurer la rigidité. (Celui de forme W m’a paru le plus rigide)
Une cartouche de colle sikaflex marron. (Nouvel formule très facile à nettoyer avec du white-spirit)
Du profilé en plastique blanc de forme H. (ce vend en 1 mètre)
Du liteau bois de 1.5 x 1.5
Une lame de chêne à vernir avec trois couches suivant votre teinte.
Trois charnières.
Des petites vis de 4 mm avec écrous pour fixer les charnières au plateau.
Des vis à bois de 15 mm pour fixer les charnières sur la bande de chêne.

Description :
Il vous faut couper les montants verticaux à la hauteur que vous désirez, l’idéal est de faire couper les grandes longueurs par votre menuisier en choisissant les chants à enclencher. (ça ne lui prendra pas plus de 2 minutes et se sera bien droit)
Vous pouvez couper les petites largeurs avec une scie à métaux.
S’il vous manque de la longueur, il suffit d’enclencher une lame.
Idem pour les panneaux du dessus.
Vous rajoutez dans les angles le liteau pour renforcer l’assemblage.

Réalisation d’une Galerie sur rails Galeri15

Réalisation d’une Galerie sur rails Galeri16
Réalisation d’une Galerie sur rails Galeri17
Réalisation d’une Galerie sur rails Galeri18

J’ai mis sur le devant une bande de chêne qui se bascule pour donner la nourriture.
Il vous faudra faire des encoches sur le plateau pour encastrer la charnière.
Suivant la portée et si vous avez du fléchissement, il vous faudra rajouter pour assurer la rigidité le profilé alu.



Vous le collerez dans le sens de la longueur et attention, entre les néons.
L’ensemble assemblé, collé avec le sikaflex et serré avec les petits serre-joints.

Réalisation d’une Galerie sur rails Galeri10



L’assemblage de la lame avec le dessus se fait chant contre chant par collage au sikaflex.
Il n’y a pas d’emboîtage.

Les charnières sont vissées sur la lame de chêne et le plateau.
Pour diviser la galerie en deux, il suffit de poncer un peu la nervure et ne pas coller l’assemblage.
Les douilles sont collées avec le sikaflex ainsi que les fils.
Le dessous de la galerie est peint en blanc peinture glycérophtalique (deux couches).
Les divers trous de passage pour les tubes et fils sont très faciles à réaliser avec une mèche fer et une lime ronde.


Il ne vous reste plus qu’à emboîter le profilé en plastique blanc sur les panneaux de verre droit et gauche de l’aquarium.

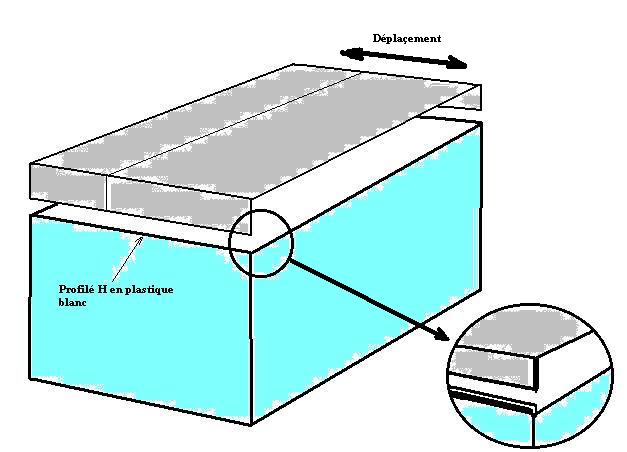

Détail du profilé H sur l’aquarium.
Réalisation d’une Galerie sur rails Dytail10

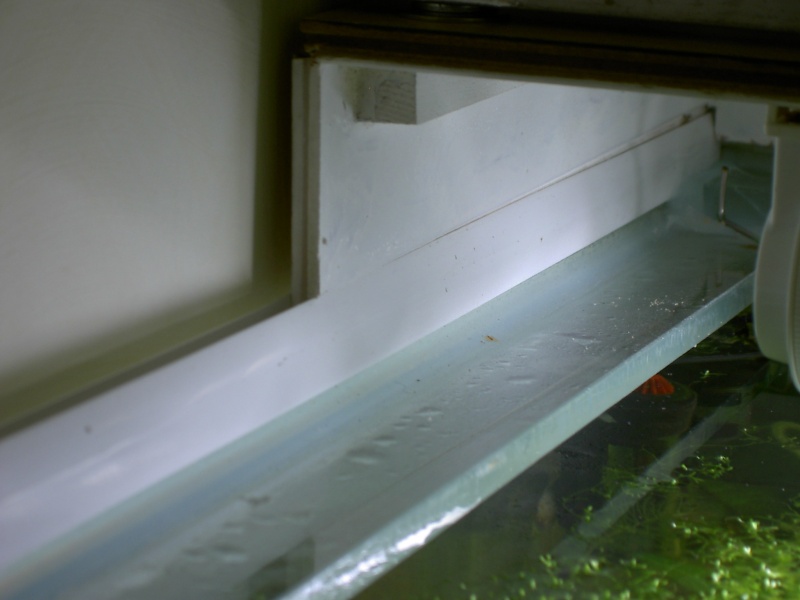

Détails de la glissière de gauche
Réalisation d’une Galerie sur rails Galeri22
Détail de la glissière de droite
Réalisation d’une Galerie sur rails Galeri23

La fabrication de cette galerie sur glissière aux dimensions de votre bac vous permettra de disposer votre aquarium sous n’importe qu’elle avancée de votre habitation.
La qualité,  la finition des lames de parquet, un choix très important de couleur et votre réalisation personnelle vous apporteront une grande satisfaction.

Réalisation d’une Galerie sur rails 1-02-210

L’auteur ne pourra être tenu responsable de quelque dommage que ce soit résultant de la consultation ou de la réalisation.

Réalisé par Thierry.
Revenir en haut Aller en bas
CoCo14

Réalisation d’une Galerie sur rails Admini11
CoCo14


Féminin
Nombre de messages : 13629
Age : 57
Localisation : Ouistreham, Calvados
Date d'inscription : 15/03/2010

Réalisation d’une Galerie sur rails Empty
MessageSujet: Re: Réalisation d’une Galerie sur rails   Réalisation d’une Galerie sur rails EmptyMer 17 Déc 2014 - 15:04

Réalisation d’une Galerie sur rails 212719 et merci pour ce tuto clair et précis Thierry ! Réalisation d’une Galerie sur rails 828208

_________________
Réalisation d’une Galerie sur rails Signat11
Revenir en haut Aller en bas
celti

Réalisation d’une Galerie sur rails Juvani10
celti


Masculin
Nombre de messages : 848
Age : 35
Localisation : 94
Date d'inscription : 01/08/2014

Réalisation d’une Galerie sur rails Empty
MessageSujet: Re: Réalisation d’une Galerie sur rails   Réalisation d’une Galerie sur rails EmptyMer 17 Déc 2014 - 16:56

Superbe Thierry !

Merci pour la technique le résultat est top, bien intégré dans le salon, planté comme j'aime...

Felicitation !
Revenir en haut Aller en bas
Thierry

Réalisation d’une Galerie sur rails Adulte10
Thierry


Masculin
Nombre de messages : 5811
Age : 64
Localisation : l'Ardèche
Date d'inscription : 17/11/2007

Réalisation d’une Galerie sur rails Empty
MessageSujet: Re: Réalisation d’une Galerie sur rails   Réalisation d’une Galerie sur rails EmptyMer 17 Déc 2014 - 18:58

Je viens de la refaire et j'ai apporté plusieurs améliorations que je pourrai faire partager s'il y a besoin.
Cet article permet à chacun de faire sa propre galerie à moindre frais et de s'intégrer à son environnement personnel puisqu'il existe énormément de couleurs.
