 Fabrication filtre exhausteur (airlift)

Aller en bas
+5
bruno05
dadou
den59
Didiafanch
78Discus
9 participants
AuteurMessage
78Discus

Fabrication filtre exhausteur (airlift) Alevin10
78Discus


Masculin
Nombre de messages : 115
Age : 47
Localisation : Montigny le bretonneux (78180)
Date d'inscription : 26/01/2010

Fabrication filtre exhausteur (airlift) Empty
MessageSujet: Fabrication filtre exhausteur (airlift)   Fabrication filtre exhausteur (airlift) EmptyDim 24 Nov 2013 - 20:48

La Canne de rejet

Matière première:
Fabrication filtre exhausteur (airlift) Image11
- Un Tube pvc de 32mm
- Un Coude 32 en 87°
- Un Manchon de 40mm
- Un Réducteur 40mm/ 32mm M/F
- Un robinet PVC

1 - Scier en 2 partie le Réducteur
Fabrication filtre exhausteur (airlift) Image12
Attention de bien limer le méplat interne pour que le tuyau de 32 puisse coulisser à l'intérieur

2 - Faire un trou dans le Manchon pour pouvoir y mettre le robinet d'air
Fabrication filtre exhausteur (airlift) Image13

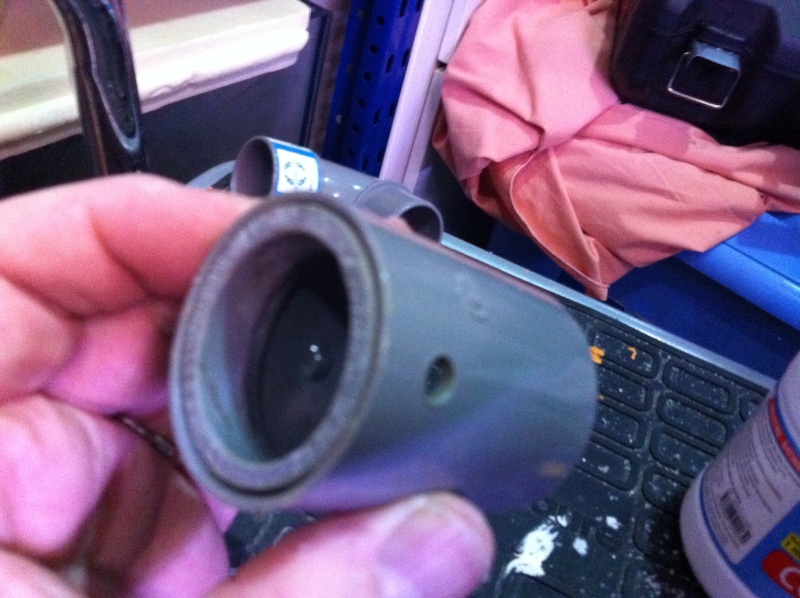

Pour assurer un trou impeccable, je perce en 4,5 ou 5 mm et j'ajuste le trou ensuite avec le cul d'un forêt de 6mm que je chauffe
Fabrication filtre exhausteur (airlift) Image14
Fabrication filtre exhausteur (airlift) Image15

3 - Assembler la chambre de compression (2 parties de réducteur avec le manchon)
Fabrication filtre exhausteur (airlift) Image16

4 - Ajouter le robinet
Fabrication filtre exhausteur (airlift) Image18
Fabrication filtre exhausteur (airlift) Image17

5 - Trouer la canne de rejet
J'utilise un bout de feuille petit carreau pour positionner les trous
Fabrication filtre exhausteur (airlift) Image19
Puis avec un petit clou et un marteau
Fabrication filtre exhausteur (airlift) Image20
Voilà le résultat
Fabrication filtre exhausteur (airlift) Image21

6 - Assemblage final
Les trous doivent de la canne doivent se situer le plus bas possible à l'intérieur de la chambre de compression
Fabrication filtre exhausteur (airlift) Image22

Revenir en haut Aller en bas
78Discus

Fabrication filtre exhausteur (airlift) Alevin10
78Discus


Masculin
Nombre de messages : 115
Age : 47
Localisation : Montigny le bretonneux (78180)
Date d'inscription : 26/01/2010

Fabrication filtre exhausteur (airlift) Empty
MessageSujet: Re: Fabrication filtre exhausteur (airlift)   Fabrication filtre exhausteur (airlift) EmptyDim 24 Nov 2013 - 20:49

Le Résultat:
Revenir en haut Aller en bas
Didiafanch

Fabrication filtre exhausteur (airlift) Adulte10
Didiafanch


Masculin
Nombre de messages : 6993
Age : 52
Localisation : Troyes (10)
Date d'inscription : 12/10/2010

Fabrication filtre exhausteur (airlift) Empty
MessageSujet: Re: Fabrication filtre exhausteur (airlift)   Fabrication filtre exhausteur (airlift) EmptyDim 24 Nov 2013 - 21:02

la vidéo ne fonctionne pas pour moi ....
Revenir en haut Aller en bas
den59

Fabrication filtre exhausteur (airlift) Alevin10
den59


Nombre de messages : 312
Localisation : dunkerque
Date d'inscription : 12/03/2011

Fabrication filtre exhausteur (airlift) Empty
MessageSujet: Re: Fabrication filtre exhausteur (airlift)   Fabrication filtre exhausteur (airlift) EmptyDim 24 Nov 2013 - 21:04

chez moi sa fonctionne
Fabrication filtre exhausteur (airlift) 871194
Revenir en haut Aller en bas
dadou

Fabrication filtre exhausteur (airlift) Modera11
dadou


Masculin
Nombre de messages : 2669
Age : 46
Localisation : Vevey (VD), Suisse
Date d'inscription : 09/05/2008

Fabrication filtre exhausteur (airlift) Empty
MessageSujet: Re: Fabrication filtre exhausteur (airlift)   Fabrication filtre exhausteur (airlift) EmptyDim 24 Nov 2013 - 21:06

Merci de partager ton bricolage!
Très bien l'idée du reducteur coupé en deux Fabrication filtre exhausteur (airlift) 871194
J'avais deja vu un air lift fonctionné mais en diam 80 et 100.
Et j'avais deja vu un bricolage pour aquarium sur un autre forum, mais le reducteur coupé en deux me semble une solution tellement simple pour fermer la chambre Fabrication filtre exhausteur (airlift) 871194

_________________
><(((°>
Revenir en haut Aller en bas
Didiafanch

Fabrication filtre exhausteur (airlift) Adulte10
Didiafanch


Masculin
Nombre de messages : 6993
Age : 52
Localisation : Troyes (10)
Date d'inscription : 12/10/2010

Fabrication filtre exhausteur (airlift) Empty
MessageSujet: Re: Fabrication filtre exhausteur (airlift)   Fabrication filtre exhausteur (airlift) EmptyDim 24 Nov 2013 - 21:12

ok nickel j vu Very Happy
l'avantage de ce système, c'est le débit ?
Revenir en haut Aller en bas
Didiafanch

Fabrication filtre exhausteur (airlift) Adulte10
Didiafanch


Masculin
Nombre de messages : 6993
Age : 52
Localisation : Troyes (10)
Date d'inscription : 12/10/2010

Fabrication filtre exhausteur (airlift) Empty
MessageSujet: Re: Fabrication filtre exhausteur (airlift)   Fabrication filtre exhausteur (airlift) EmptyDim 24 Nov 2013 - 21:20

faut la coller la chambre sur le tube ?
Revenir en haut Aller en bas
78Discus

Fabrication filtre exhausteur (airlift) Alevin10
78Discus


Masculin
Nombre de messages : 115
Age : 47
Localisation : Montigny le bretonneux (78180)
Date d'inscription : 26/01/2010

Fabrication filtre exhausteur (airlift) Empty
MessageSujet: Re: Fabrication filtre exhausteur (airlift)   Fabrication filtre exhausteur (airlift) EmptyDim 24 Nov 2013 - 21:46

Didiafanch a écrit:
faut la coller la chambre sur le tube ?
Oui la chambre est collée pour assurer l'étanchéité. Certains utilisent des manchons de dilatation pour faire leur chambre et ne pas devoir coller
Revenir en haut Aller en bas
78Discus

Fabrication filtre exhausteur (airlift) Alevin10
78Discus


Masculin
Nombre de messages : 115
Age : 47
Localisation : Montigny le bretonneux (78180)
Date d'inscription : 26/01/2010

Fabrication filtre exhausteur (airlift) Empty
MessageSujet: Re: Fabrication filtre exhausteur (airlift)   Fabrication filtre exhausteur (airlift) EmptyDim 24 Nov 2013 - 21:49

Didiafanch a écrit:
ok nickel j vu Very Happy
l'avantage de ce système, c'est le débit ?
Le debit est effectivement meilleur avec ce système. J'ai fait 8 trous sur celui la mais peut être que le rendement est encore meilleur avec plus
Revenir en haut Aller en bas
Didiafanch

Fabrication filtre exhausteur (airlift) Adulte10
Didiafanch


Masculin
Nombre de messages : 6993
Age : 52
Localisation : Troyes (10)
Date d'inscription : 12/10/2010

Fabrication filtre exhausteur (airlift) Empty
MessageSujet: Re: Fabrication filtre exhausteur (airlift)   Fabrication filtre exhausteur (airlift) EmptyDim 24 Nov 2013 - 21:50

débit de la pompe à air ? avec 8 trous ? Very Happy
Revenir en haut Aller en bas
78Discus

Fabrication filtre exhausteur (airlift) Alevin10
78Discus


Masculin
Nombre de messages : 115
Age : 47
Localisation : Montigny le bretonneux (78180)
Date d'inscription : 26/01/2010

Fabrication filtre exhausteur (airlift) Empty
MessageSujet: Re: Fabrication filtre exhausteur (airlift)   Fabrication filtre exhausteur (airlift) EmptyDim 24 Nov 2013 - 21:55

dadou a écrit:
Merci de partager ton bricolage!
Très bien l'idée du reducteur coupé en deux Fabrication filtre exhausteur (airlift) 871194
J'avais deja vu un air lift fonctionné mais en diam 80 et 100.
Et j'avais deja vu un bricolage pour aquarium sur un autre forum, mais le reducteur coupé en deux me semble une solution tellement simple pour fermer la chambre Fabrication filtre exhausteur (airlift) 871194
C'est en parcourant les forums sur les koi que j'ai découvert le principe. Ils partent effectivement sur du tube de 100 voir plus et le résultat est impressionnant.

dadou a écrit:
...
Très bien l'idée du reducteur coupé en deux Fabrication filtre exhausteur (airlift) 871194
...
Merci
Revenir en haut Aller en bas
78Discus

Fabrication filtre exhausteur (airlift) Alevin10
78Discus


Masculin
Nombre de messages : 115
Age : 47
Localisation : Montigny le bretonneux (78180)
Date d'inscription : 26/01/2010

Fabrication filtre exhausteur (airlift) Empty
MessageSujet: Re: Fabrication filtre exhausteur (airlift)   Fabrication filtre exhausteur (airlift) EmptyDim 24 Nov 2013 - 22:03

Didiafanch a écrit:
débit de la pompe à air ? avec 8 trous ? Very Happy
J'ai un gros compresseur à membrane et je suis branché sur une nourrice. Donc je n'ai aucune Idée du débit mais même avec un petit bulleur ça fonctionne relativement bien...

Regarde sur le net, certains appellent ça aussi "turbo exhausteur"


Dernière édition par 78Discus le Dim 24 Nov 2013 - 22:25, édité 1 fois
Revenir en haut Aller en bas
Didiafanch

Fabrication filtre exhausteur (airlift) Adulte10
Didiafanch


Masculin
Nombre de messages : 6993
Age : 52
Localisation : Troyes (10)
Date d'inscription : 12/10/2010

Fabrication filtre exhausteur (airlift) Empty
MessageSujet: Re: Fabrication filtre exhausteur (airlift)   Fabrication filtre exhausteur (airlift) EmptyDim 24 Nov 2013 - 22:19

merci pour tout, ça à l'air plus efficace qu'un simple trou en tout cas Very Happy
Revenir en haut Aller en bas
bruno05

Fabrication filtre exhausteur (airlift) Alevin10
bruno05


Nombre de messages : 103
Age : 50
Localisation : Vaux sur seine 78
Date d'inscription : 30/01/2012

Fabrication filtre exhausteur (airlift) Empty
MessageSujet: Re: Fabrication filtre exhausteur (airlift)   Fabrication filtre exhausteur (airlift) EmptyMar 26 Nov 2013 - 12:44

Super
Merci pour le reportage, juste une petite question.
Pour l'assemblage, est ce que tu utilise de la colle PVC classique ?
Revenir en haut Aller en bas
78Discus

Fabrication filtre exhausteur (airlift) Alevin10
78Discus


Masculin
Nombre de messages : 115
Age : 47
Localisation : Montigny le bretonneux (78180)
Date d'inscription : 26/01/2010

Fabrication filtre exhausteur (airlift) Empty
MessageSujet: Re: Fabrication filtre exhausteur (airlift)   Fabrication filtre exhausteur (airlift) EmptyMar 26 Nov 2013 - 14:51

bruno05 a écrit:
...
Pour l'assemblage, est ce que tu utilise de la colle PVC classique ?
Oui, la colle vendu dans le même rayon que les tubes. Normalement ça ne pose pas de problème
Revenir en haut Aller en bas
bruno05

Fabrication filtre exhausteur (airlift) Alevin10
bruno05


Nombre de messages : 103
Age : 50
Localisation : Vaux sur seine 78
Date d'inscription : 30/01/2012

Fabrication filtre exhausteur (airlift) Empty
MessageSujet: Re: Fabrication filtre exhausteur (airlift)   Fabrication filtre exhausteur (airlift) EmptyJeu 28 Nov 2013 - 20:48

Merci Fabrication filtre exhausteur (airlift) 871194
Revenir en haut Aller en bas
Chevalier

Fabrication filtre exhausteur (airlift) Alevin10
Chevalier


Masculin
Nombre de messages : 104
Age : 41
Localisation : Puy de dome
Date d'inscription : 16/01/2008

Fabrication filtre exhausteur (airlift) Empty
MessageSujet: Re: Fabrication filtre exhausteur (airlift)   Fabrication filtre exhausteur (airlift) EmptyVen 29 Nov 2013 - 9:41

superbe idée de canne de rejet
Revenir en haut Aller en bas
dadou

Fabrication filtre exhausteur (airlift) Modera11
dadou


Masculin
Nombre de messages : 2669
Age : 46
Localisation : Vevey (VD), Suisse
Date d'inscription : 09/05/2008

Fabrication filtre exhausteur (airlift) Empty
MessageSujet: Re: Fabrication filtre exhausteur (airlift)   Fabrication filtre exhausteur (airlift) EmptyVen 13 Déc 2013 - 16:28

un site de vpc allemand vends des filtres
http://www.aquaristikschneider.de/

_________________
><(((°>
Revenir en haut Aller en bas
champignon

Fabrication filtre exhausteur (airlift) Alevin10
champignon


Nombre de messages : 122
Localisation : Terte (Mons, Belgique)
Date d'inscription : 01/11/2013

Fabrication filtre exhausteur (airlift) Empty
MessageSujet: Re: Fabrication filtre exhausteur (airlift)   Fabrication filtre exhausteur (airlift) EmptyVen 13 Déc 2013 - 16:32

Ingénieux  Fabrication filtre exhausteur (airlift) 593891
Revenir en haut Aller en bas
didier77270

Fabrication filtre exhausteur (airlift) Juvani10
didier77270


Masculin
Nombre de messages : 893
Age : 54
Localisation : seine et marne
Date d'inscription : 13/12/2009

Fabrication filtre exhausteur (airlift) Empty
MessageSujet: Re: Fabrication filtre exhausteur (airlift)   Fabrication filtre exhausteur (airlift) EmptyLun 2 Fév 2015 - 11:16

Bonjour sur la 6eme photo dans le manchon , on met bien le réducteur de chaque côtés? Mais on voit quoi sur la photo comme si il y avait un bouchon?
Le robinet pvc traverse bien le manchon et le tube?
Revenir en haut Aller en bas
78Discus

Fabrication filtre exhausteur (airlift) Alevin10
78Discus


Masculin
Nombre de messages : 115
Age : 47
Localisation : Montigny le bretonneux (78180)
Date d'inscription : 26/01/2010

Fabrication filtre exhausteur (airlift) Empty
MessageSujet: Re: Fabrication filtre exhausteur (airlift)   Fabrication filtre exhausteur (airlift) EmptyLun 2 Fév 2015 - 20:59

didier77270 a écrit:
Bonjour sur la 6eme photo dans le manchon , on met bien le réducteur de chaque côtés? Mais on voit quoi sur la photo comme si il y avait un bouchon?
J'ai mis un demi réducteur de chaque côté. pour le bouchon c'est un effet d'optique

didier77270 a écrit:

Le robinet pvc traverse bien le manchon et le tube?
Le robinet ne traverse que le manchon pas le tube.
Revenir en haut Aller en bas
pittbull63

Fabrication filtre exhausteur (airlift) Alevin10
pittbull63


Nombre de messages : 116
Localisation : ambert
Date d'inscription : 02/11/2014

Fabrication filtre exhausteur (airlift) Empty
MessageSujet: Re: Fabrication filtre exhausteur (airlift)   Fabrication filtre exhausteur (airlift) EmptyLun 2 Fév 2015 - 23:44

trés bien expliqué,merci pour le partage.
